ตะแกรงเหล็กไฟเบอร์กล๊าส FRP Fiberglass Steel Grating
ฝาบ่อครอบท่อตะแกรงเหล็กไฟเบอร์กล๊าส FRP Fiberglass Steel Grating
ตะแกรงเหล็กไฟเบอร์กล๊าส FRP Fiberglass Steel Grating ตะแกรงเหล็กไฟเบอร์กล๊าส FRP Fiberglass Steel Grating ตะแกรงเหล็กไฟเบอร์กล๊าส FRP Fiberglass Steel Grating ตะแกรงเหล็กไฟเบอร์กล๊าส FRP Fiberglass Steel Grating ตะแกรงเหล็กไฟเบอร์กล๊าส FRP Fiberglass Steel Grating

Anchoring Devices attach Saddle Fixing Clip Clamp Lock Fastenal Fastener Bar Steel Grating อุปกรณ์ตัวคลิปล็อคยึดจับแผ่นตะแกรงเหล็ก ประกับฮุคที่จับล็อคชนิดแสตนเลส/เหล็กทนสนิม #SaddleClipClampGrating #FastenalFastenerLockBarSteelGrating #อุปกรณ์ตัวคลิปล็อคยึดจับแผ่นตะแกรง

ราคาโรงงาน ตัวคลิปล็อคยึดจับแผงตะแกรงเหล็ก/ไฟเบอร์กล๊าส Saddle Fixing Clip Lock Fastenal Fastener

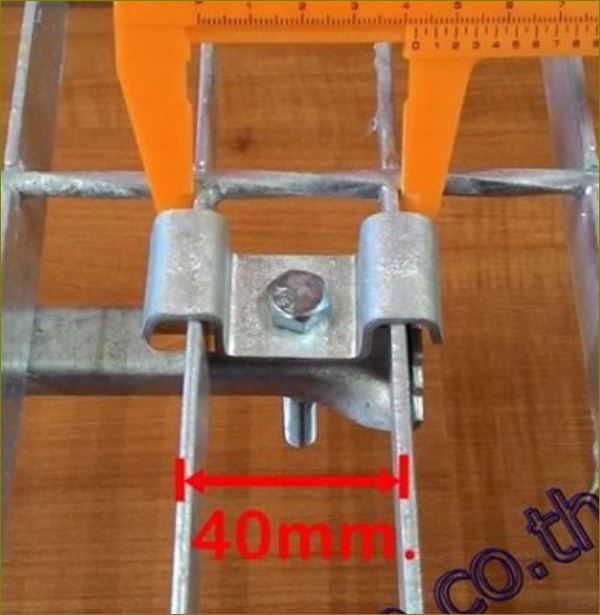

ตัวคลิปล็อคอุปกรณ์ยึดจับแผงตะแกรงเหล็ก

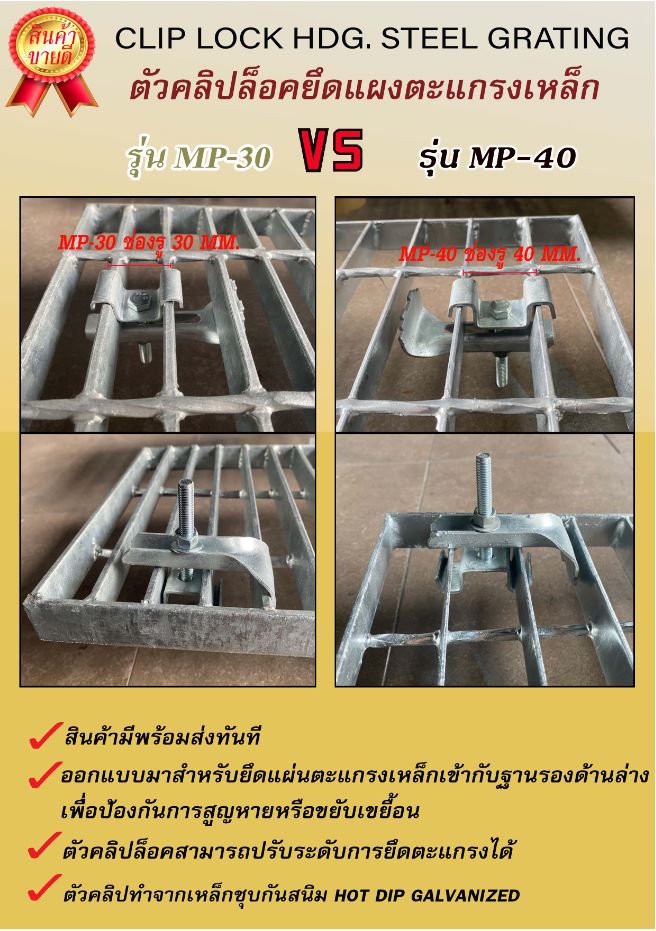

ตัวคลิปล็อคยึดแผ่นตะแกรง มี 2 ประเภทวัสดุ ทั้งแบบ Stainless Steel SUS316 และแบบ Hot Dip Galvanized Steel เนื่องจากถูกออกแบบมาให้ใช้พื้นที่ต่างกัน โดยส่วนมากแล้วคลิปล็อกแสตนเลสใช้สำหรับยึดแผ่นตะแกรงไฟเบอร์กล๊าสหรือแผ่นงานแสตนเลส ส่วนตัวล็อคที่ทำจากเหล็กชุบซิงค์ออกแบบมาให้สำหรับยึดแผ่นตะแกรงเหล็กเข้ากับฐานรองด้านล่าง โดยสามารถปรับระดับแนวการยึดได้ ทั้งสองแบบใช้งานคล้ายๆกัน โดยลูกค้าสามารถเลือกแต่ละแบบให้เข้ากับช่องรูของตะแกรง (Mesh Size) และพื้นที่ที่ต้องการนำแผ่นตะแกรงไปติดตั้ง These clips can be used to fasten steel grating to structural member. To install, use welded stud which may be welded through grating in place.


Hotdipped Zinz Galvanised Anchoring Devices attach Saddle Fixing Clip Lock Clamp Lock Fastenal Fastener Bar Steel Grating : อุปกรณ์ตัวคลิปล็อคยึดจับแผงตะแกรงระบายน้ำเหล็กแผ่นเชื่อมสำเร็จรูปชนิดมีฐานรองตีนเป็ด เหล็กชุบซิงค์สังกะสีทนสนิม

saddlecliplockgrating

saddlecliplockgrating อุปกรณ์ตัวคลิปล็อคยึดจับแผ่นตะแกรงเหล็ก

saddlecliplockgrating อุปกรณ์ตัวคลิปล็อคยึดจับแผ่นตะแกรงเหล็ก

อุปกรณ์ตัวคลิปล็อคยึดจับแผ่นตะแกรงเหล็ก saddlecliplockgrating



Stainless Steel Curved Anchoring Devices attach Saddle Fixing Clip Lock Clamp Lock Fastenal Fastener for FiberGlass Grating : อุปกรณ์ตัวคลิปล็อคแสตนเลสยึดจับแผ่นตะแกรงไฟเบอร์กล๊าส

saddlecliplockgrating อุปกรณ์ตัวคลิปล็อคยึดจับแผ่นตะแกรงเหล็ก

Grating Saddle Clip Lock Clamp Fastenal Fastener

Saddle Clip Lock Clamp Fastenal Fastener Anchor

ตัวคลิปล็อคอุปกรณ์ยึดจับแผงตะแกรงเหล็ก



GRATE-LOCK Grating is an easy-to-install system of interlocking planks, treads and accessories, providing safe, sturdy footing for mezzanine floors, billboards, highway signs, rooftop walkways and other applications. Increased load performance has been achieved through interlocking planks and a "ventilated" rung design. Hundreds of sole-gripping dimples ensure a safe surface in all kinds of environments. GRATE-LOCK can also be ordered without textures, making a product uniquely suited for rack decks, clean rooms and ceilings. SADDLE CLIPS are used to anchor welded steel, pressure-locked aluminum, or steel grating. They are ideal for installations where grating is frequently removed. All bar grating must be tightly fastened in place. Welding of the grating panels to the supporting embers provides a superior, permanent installation. Although, for gratings that are subject to removal, they can be fastened with plate fasteners which are shop welded between the bearing bars and fastened with stud or bolt an alternative is also using the standard type Saddle Clip. In areas where welding or drilling is not permitted, Grating Clamps can provide the fastening solution. These bar grating anchoring clips install on the top surface of the grating and create a friction connection with the flange supporting the panel. The narrow spacing of close mesh aluminum gratings allows for countersinking of the bearing bars and fastening with flat head screws. The Grating Clip grating fastener is a cost effective method of securing steel grating to existing structural steel members. The use of grating fasteners eliminates costly and time consuming welding and drilling. No access below the grating is required, resulting in a quick and simple installation. The Grating Clip grating fastener can be installed with a screwdriver and can be easily removed allowing the grating to be re-positioned or removed for maintenance purposes. The Grating Clip grating fastener will suit grating bar widths and grating bar dept to ensure that most standard grating sections can be accommodated.

ตัวคลิปล็อคอุปกรณ์ยึดจับแผงแผ่นตะแกรงเหล็กไฟเบอร์กล๊าส : Stainless Steel/ Galvanized/ Aluminum/FRP FiberGlass Grating Fixing Saddle Clip Lock Clamp Fastenal Fastener Accesories

Saddle Clip Lock Clamp Fastenal

saddlecliplockgrating อุปกรณ์ตัวคลิปล็อคยึดจับแผ่นตะแกรงเหล็ก

saddle Clip Lock Clamp Fastenal Fastener

Chancon manufacture supplies the Anchoring Devices attach Saddle Fixing Clip Lock Clamp Lock Fastenal Fastener Bar Steel Grating in Mild Steel, Hot Dip Galvanized Finish, Stainless Steel (316 Grade) - Suitable for Fixing Grating Panels.
Grating Clamps are simple fasteners that allow bar grating to be attached to steel structures without the need for drilling or welding. There are many advantages to using grating fasteners. Grating fasteners are safer because they don't require dangerous welding or drilling. This is also perfect for industrial environments where drilling and welding is not allowed. Grating clip Saddle Fastenal fasteners are also very easy to install, unlike traditional bar grating attachment welding, the grating Clamps can be removed and re-fixed to allow access to areas below the grating.
We have designed an universal Grating clamp, which is suitable to fix various Gratings and suitable for variety of pitches.

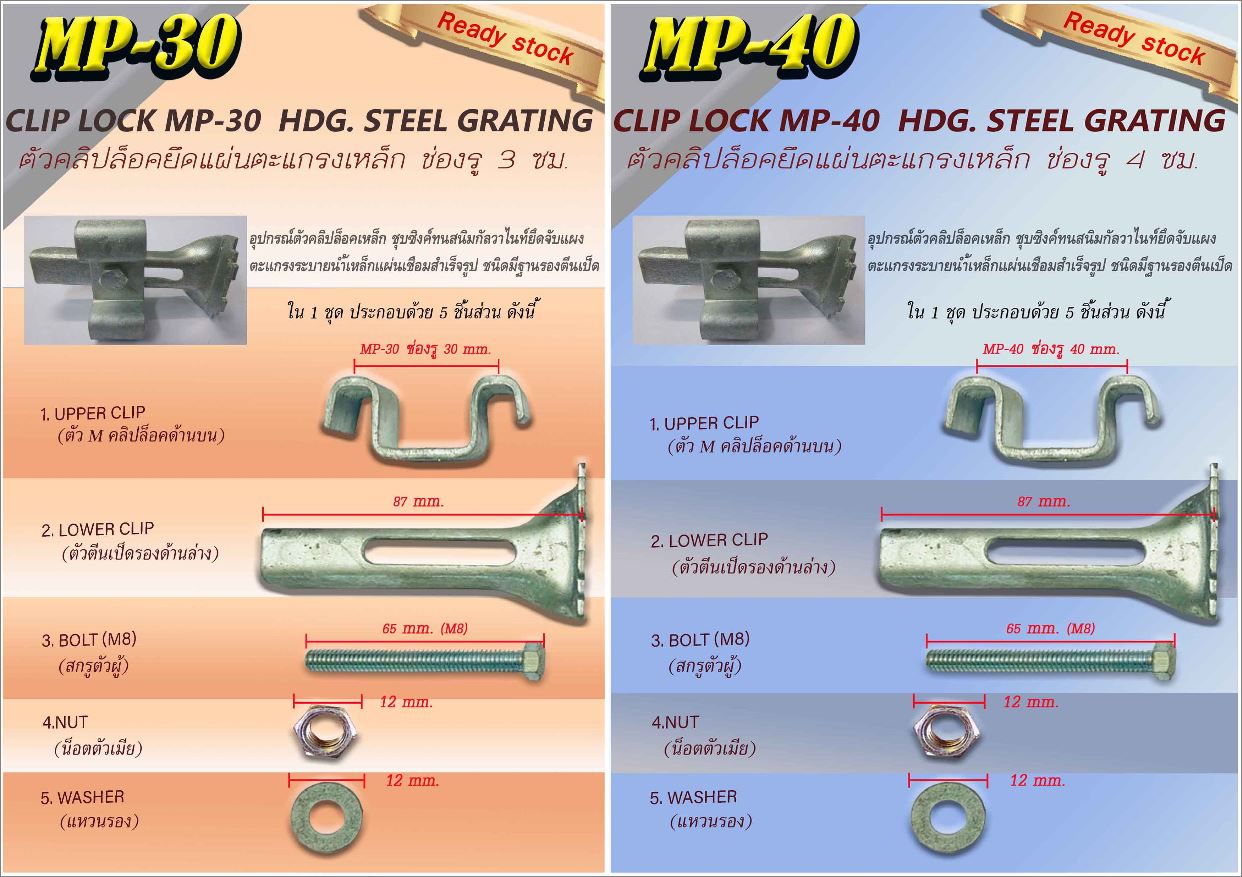

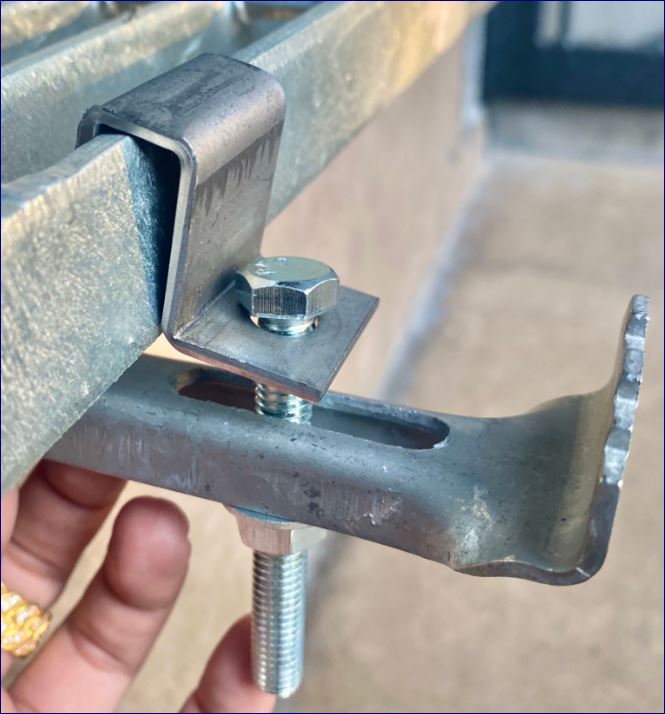

Our Grating Clamp comprises of
- Pressed clamp plate (Bottom plate)

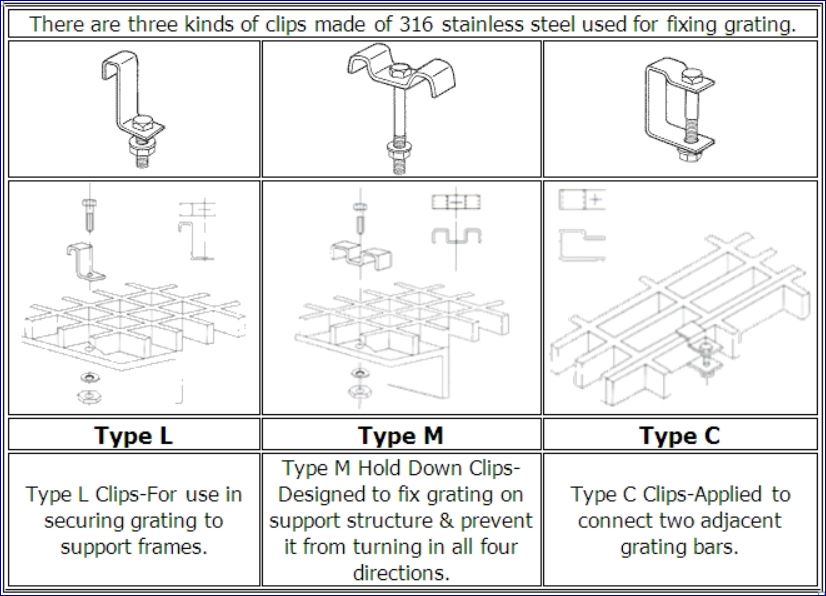

- M/L/C Type Saddle clip
- M8 x 70mm Bolt and Nut
We can also design and supply customized clips for special applications as per your requirement. It is recommended in installations where grating is subject to frequent removal. The SADDLE Clip Lock is constructed in such a way that fixing is possible from above.

Bar Grating Saddle Clip Lock Clamp Fastenal Fastener Accessories
Saddle Clip A special bent-clip type fastener for removable bar grating panels, available in aluminum stainless steel and galvanized steel. (Note: cross bars may need to be snipped in the field to facilitate placement of saddle clips.)
Plank Clip A special friction fastener used in conjunction with plank grating and embedded grating frames. When plank is banded, clips are installed by the manufacturer. Compatible with flange thickness.
Grating Clamp A special friction fastener available in aluminum, stainless steel and galvanized steel used in conjunction with bar grating and embedded grating frames. (Note: Cross bars may need to be snipped in the field to facilitate placement of grating clamps.)
Plank Lug A plank lug inserted and tack welded between flanges, can serve as an anchor block for plank grating.
Z Clip The most versatile clip anchor available is the Z Clip. These clips are especially helpful in holding down riveted grating.




GFRP-Steel-Plastic-PPABS Swimming Overflow Welded Steel Bar GRATING / Composite FibreGlass Casting Ductile Iron MANHOLE COVER ฝาบ่อทึบปิดท่อพักครอบท่อรางระบายน้ำทิ้งสำเร็จรูป ฝาท่อ แมนโฮล เกรตติ้ง / Anchoring Devices attached Saddle Fixing Clip Clamp Lock Fastenal Fastener Bar Steel Grating / Curbed Drainage Grating Scupper / Stair Tread Nosing / Perforated Pegboard Hook Shelves Racking Storage Tools DIY Kit : ตะแกรงไฟเบอร์กล๊าสพลาสติกระบายน้ำล้นรอบขอบสระว่ายน้ำ เกรตติ้งเหล็กชุบสังกะสีทนสนิม ตะแกรงดักเศษอาหารขยะฝังในคันหินคสล. ฝาทึบปิดบ่อครอบท่อพักไฟเบอร์กล๊าสเหล็กหล่อเหนียว แผ่นปูพื้นทางเดินยกระดับ อุปกรณ์ตะขอขาแขวนฮุกแผ่นกระดานเพกบอร์ดแผงเหล็กเจาะรูติดผนังกำแพงแขวนเก็บอุปกรณ์เครื่องมือช่าง

Home Page of Chancon-GratingThai | >> หน้าแรก บริษัทแชนคอน - บริษัทเกรตติ้งไทย
Contact & Information || ติดต่อสั่งซื้อ ขอแผ่นที่ อีเมล์ ไลน์ ตรวจสอบราคาสินค้า คุณสมบัติ วิธีการตัด ติดตั้ง ผลทดสอบ
    A. Contact us : ติดต่อสั่งซื้อ แผนที่รับสินค้า ขอคำแนะนำเพิ่มเติม
    B. Price-Quotation : ราคาสินค้า ขอใบเสนอราคา-Discount
    C. Projects Reference : ตัวอย่างลูกค้า การประยุกต์ใช้ วิธีการเลือกซื้อ
    D. คุณสมบัติ ที่มา ความหมายของไฟเบอร์กล๊าสเสริมแรง FiberGlass Vinyl Resin Food Grade FRP
    E. Grating Services : การสั่งผลิต ติดตั้ง ออกแบบ ผลทดสอบการรับแรง-สารเคมี
    F. Dealer Sales Wanted : ขอเป็นตัวแทนจำหน่าย รับสมัครพนักงานขาย

Gully Grating || ตะแกรง เหล็ก ไฟเบอร์กล๊าส พลาสติค รอบสระว่ายน้ำ ตะแกรงดักขยะฝังในคันหิน
    1. Plastic PolyPropylene Grating ตะแกรงทางเดินระบายน้ำ พลาสติกชนิดเหนียวแข็งแรงพิเศษ PP
    2. Galvanised Steel Grating ตะแกรงเหล็กแผ่นเชื่อมสำเร็จรูปชุบกันสนิม สำหรับรางระบายน้ำ ทางเดิน
    3. FRP FiberGlass Mould Grating ตะแกรงระบายน้ำไฟเบอร์กล๊าส แผ่นปูพื้นทางเดินในโรงงาน
    4. ABS Swimming Overflow Drainage Grating แผ่นตะแกรงระบายน้ำล้นรอบขอบสระว่ายน้ำ เอบีเอส พีวีซี
    5. Drive HighWay Drain Grating ตะแกรงดักขยะฝุ่นผงคันหินใบไม้ด้านข้างริมฟุตบาท (Leaf Trapper Side)
    6. Tree Guard Grating Paver Frame Cover กรอบตะแกรงปกป้องรอบโคนต้นไม้ มีทั้งแบบตัวต่อและสำเร็จรูป

Manhole Cover || ฝาบ่อปิดทึบ ครอบท่อพักระะบบบำบัดน้ำเสีย ฝาบ่อเหล็กหล่อ ฝาท่อไฟเบอร์กล๊าส
    7. FRP Manhole Cover ฝาปิดบ่อพัก ฝาท่อไฟเบอร์กล๊าสผสมเรซิ่น (ไม่เป็นสนิม รับแรงสูง ทดแทนแสตนเลส)
    8. Ductile Cast Iron Manhole Cover (Round/Square) ฝาปิดท่อ ฝาบ่อพักเหล็กหล่อเหนียวระบบบำบัดน้ำ
    9. FRP Diamond Top Cover (Special Cut) ฝาปิดบ่อครอบท่อพักไฟเบอร์กล๊าสชนิดสั่งตัดตามขนาดได้ทันที

Related Products || แผ่นปิดผิวกันลื่น แผ่นปิดจมูกขอบมุมคิ้วแผงครอบบันไดไฟเบอร์กล๊าส คลิปล็อคยึดจับตะแกรง
  10. Egg Crate Ceiling Screen แผงระแนงบังตาหน้ากากตะแกรงกั้นช่องแสงบังไฟ กรองลมระบายอากาศ
  11. Ceiling Trellis Shade Grilles ฉากแผ่นฝ้าเพดานผนังม่าน รั้วราวแผงกั้นพาร์ทิชั่น กันสาดระแนงบังตา
  12. PegBoard Display Tools Hooks Shelves แผ่นกระดานเพ็กบอร์ดเจาะรูติดผนังแขวนเก็บอุปกรณ์เครื่องมือช่าง
  13. FRP Stair Tread Nosing Step Cover Protector แผ่นปิดจมูกขอบมุมคิ้วแผงครอบบันไดกันลื่นไฟเบอร์กล๊าส
  14. HDG Steel Grating clip lock clamp fastener คลิปล็อคยึดจับแผงตะแกรง แสตนเลส/เหล็กชุบซิงค์ทนสนิม
  15. FormWork Ties System: TieRod/ThreadBar เหล็กรับแรงทนดึงสูง WingNut WaterStopper


#เกรตติ้งตะแกรงเหล็กไฟเบอร์กล๊าสพลาสติกระบายน้ำล้นรอบขอบสระว่ายน้ำสำเร็จรูป, #ฝาปิดบ่อพักเหล็กหล่อครอบท่อระบายน้ำทิ้ง, #FRP-FIBERGLASS STEEL Plastic GRATING, #Ductile-Cast-Iron MANHOLE COVER, #Swimming Overflow Drainage Gully Gutter Grating, #Saddle Clip Clamp Lock Fastener, # Egg Crate Grille Diffuser Divider Lighting Aquarium Panel, #Tree Guard Safety Grating, #ตะแกรงดักเศษอาหารขยะฝังในคันหินคสล.ข้างฟุตบาท, #กรอบตะแกรงปกป้องรอบโคนต้นไม้ แผ่นปูพื้นทางเดินยกระดับ, #แผงระแนงบังตาหน้ากากตึกตะแกรงกั้นช่องแสงบังไฟ, #แผ่นปิดจมูกขอบมุมคิ้วแผงครอบบันไดกันลื่น, #ตัวอุปกรณ์คลิปล็อคยึดแผ่นตะแกรง

www.CHANCON.co.th Tel: 02 4510780-1 #Grating Expert Specialist: 081 9327894 Line iD: iChancon GFRP Composite Steel Gully Scupper Driveway Grating Grilles, Culvert Conduit Trench Drainage Ditch, Cast Ductile Iron Manhole Grid Covers Catch Basins, Safety Expanded Metal Grating, Heavy duty Grip Strut Channel, Perforated Air flow aluminum Grilles, Raised Access Floor Walkway Pavement, Yard Ramp Edging Pedestal, Carbon serrated bar Steel, Bar Grate Mounting Saddle Clip Lock Clamp Fastener Anchor ตัวล็อคเหล็กยึดแผงตะแกรง, Formworks Tie Rod Wing Nut, ฝาท่อระบายน้ำเหล็กหล่อเหนียว, , ฝาท่อไฟเบอร์ผสมเรซิ่น, ฝาเปิดปิดถังแมนโฮล แฮนโฮล, ฝาปิดครอบท่อบ่อพักกรองเกรอะ, ฝาปิดท่อระบายน้ำเสีย น้ำดี, แผ่นปูร่องน้ำ ฝาปิดท่อทรงกลม-สี่เหลี่ยม, ฝาปิดคอนกรีตปูนซีเมนต์เสริมเหล็ก, ฝาปิดงานระบบบำบัดรวบรวมน้ำเสียทิ้งชนิดสั่งตัดได้ทันที; เกรตติ้ง, เกรทติ้ง, ฝาตะแกรงเหล็กแผ่นเชื่อมสำเร็จรูป, กรอบตะแกรงปกป้องรอบโคนต้นไม้, แผ่นปิดจมูกขอบมุมคิ้วแผงครอบบันไดกันลื่น ทางเดิน แท่งรางตัวยู ระบายน้ำทิ้ง ริมขอบฟุตบาท, วายเมท, วายเมช, ไวร์เมช, พร้อมเฟรม, ช่องระบายน้ำ, ลวดเหล็กฉีก พับฉลุเจาะรู, เหล็กยืดคาร์บอนไฟเบอร์, ลายตีนเป็ด ไก่, รางระบายน้ำฝน, ขั้นบันไดกันลื่น, ราวกันตก, มินิตะข่ายกันกลิ่น, บล๊อคปูถนนภายนอก, ตกแต่งบ่อปลาคราฟ, ภูมิทัศน์, กระเบื้อง, ปูพื้นเครื่องจักรยกระดับ, DIY ติดตั้งง่ายด้วยตัวเอง, โคมติดลอยตะแกรงฝังฝ้าทีบาร์, แผ่นฝ้าเพดานแบบเกี่ยวแขวน, ฉากฝาผนังเบา ม่านโปร่งทึบแสง รั้วแผงพาร์ทิชั่นกั้นห้อง ฝ้าตกแต่งเอนกประสงค์ กันสาดบังตา ระแนงบานพับเฟี๋ยมซุ้มไม้เลื้อยรับลม, ตาข่ายป้องกันคลุมนก, แผ่นกั้นขับไล่นกงูกระรอก, แผงแบ่งกั้นสั่งประกอบ ดีไลท์,โพลีคาร์บอเนต ไวนิล, กั้นออฟฟิศสำนักงาน ห้องน้ำ, ฝ้าตกแต่งปิดงานระบบแอร์ สายไฟ, กั้นห้อง, คุณภาพสูงเกรดเอ ดีไซด์สวยหรูคู่อาคาร, Ventilation grilles suspended ceiling textures, Splashboard/ Weatherboard/ Slat blinds/ Trellis shade, Awning Wall Panels, Colorful General Sun Screen Partition, Anti-Bird Control Netting, Mini decorative Grating Curtains, Sculpture grid cover opened cell ceiling Application: office places, meeting room, supermarket, school, corridor, toilet, hospital, re-decoration works, ฉากแผ่นฝ้าเพดานผนังม่าน รั้วราวแผงกั้นพาร์ทิชั่น หลังคากันสาดระแนงบังตาตะข่าย บานพับเฟี้ยมซุ้มไม้เลื้อยกำแพง, แผงระแนงบังตาหน้ากากตึกตะแกรงกั้นช่องแสงบังไฟ ฝายตะแกรงหวีดักแยกเศษขยะลอยใส่ช่องระบายน้ำตรงขอบฟุตบาท ดักฝุ่นผงตะกอนขยะ เศษอาหาร ใบไม้ กระดาษ คันหินกล่องช่องตะแกรงรับน้ำ รางยูด้านข้างริมฟุตบาท, สเปคตามมาตรฐานของเทศบาล กรมโยธาธิการและผังเมือง กรมทางหลวงชนบท การเคหะแห่งชาติ การทางพิเศษแห่งประเทศไทย,Trench basin scupper Dust screen driveway side drainage grating traffic road highway, Leaf trapper safe scupper drainage traffic grates along side of highway ผู้เชี่ยวชาญแผ่นพลาสติกรองพื้นปูร่องน้ำแทนเหล็ก, PP PVC PE ABS Swimming Plastic Grating, ทดแทนแผงกั้นกระจกหน้ากากร้าน ตึก อาคาร, หุ้มผนังภายนอก, แผ่นปูพื้นทางเดิน ไหล่ทางเท้า,ปูรองรับสินค้าจากสายพานลำเลียง, ยกระดับพื้นบ้านและสวน เขตอนามัยกันไฟฟ้าสนามเวทีแสดงประกวด, บล็อกปลูกหญ้า, แผ่นตกแต่งแผงผนังด้านนอกบังตา, ฝ้าเพดาน ผนัง เชิงชาย ระเบียง หน้าจั่ว หน้าบันได กาแล ฉากกั้นห้อง บานเพี้ยม และแผ่นลายฉลุสำเร็จรูปหลายขนาด ลวดชุบพลาสติก ลายหลากหลายให้เลือก สามารถนำไปตัดและตกแต่งเพิ่่มเติมเป็นเฟอร์นิเจอร์ลายฉลุ ผนังลายฉลุ ใช้ตกแต่งประกอบสถานที่ต่างๆสวยงามและเป็นเอกลักษณ์ อลูมิเนียมคอมโพสิท, คอมโพสิต, เอฟอาร์พี, ทนสึกกร่อน สนิม ความร้อน ไฟ กรด ด่าง เคมี, ประหยัดพลังงาน ไม่บวมน้ำ ปราศจากสารพิษ ไม่ลามไฟ, ไฟเบอร์กลาสหรือใยแก้วชนิดพิเศษคืออะไร, Fibergrate, Strongwell, Webforge, งานซ่อมแซมพื้น, วัสดุเคลือบพื้นผิว, อีพ็อกซี่, อีพ๊อคซี่, อีพ็อคซี่, พื้นอีพ๊อกซี่,โพลียูรีเทน, พีวีซี, กาว,ไบโอ, Bio, PU concrete, coating, stone hard, PE ปรับปรุงพื้นโรงงานอุตสาหกรรม, ครัว โรงแรม, เคลือบบ่อทนสารเคมี, อะครีลิค, ซ่อมรอยแตกร้าวรั่วซึม, โค้ทติ้ง, กันซึมดาดฟ้า, บ่อเก็บสารเคมี, รางน้ำไฟเบอร์กล๊าส, หลังคาเมทัลชีท, วัสดุทดแทนเหล็ก, หิน, ไม้เทียมสังเคราะห์, wpc พลาสติค, ชีวภาพ, รีไซเคิล, อุปกรณ์, ฟลอเดรน, รูฟเดรน, พื้นกันสึก, กันกระแทก, รางน้ำล้นรอบขอบสระว่ายน้ำ, แผ่นเรียบ,บานเกล็ด, แผ่นพื้นยางปูรอบแท่นเครื่องจักร, พาเลท ถาดรอง ชั้นวาง, พื้นโรงเรือน, บล็อกตัวหนอน บล็อคปูถนน ตกแต่งพื้นสนามหญ้าสำเร็จรูป ปรับเปลี่ยนฮวงจุ้ย

Galvanized Welded Steel Bar Grating is an ideal product for wet, slippery situation where corrosion resistance is vital. The mild steel gratings are hot dipped galvanized in the galvanizing bath. The purity of the zinc used for hot dipped galvanizing shall be 99.95 % pure. The galvanized coating shall be as per IS-3202/IS–4759 / IS–2629/IS – 2633/IS–6745,ASTM –A -123 or equivalent to international standards. The appearance of surface is plain or serrated Galvanized steel grating is widely used in most general industrial plants as well as commercial buildings, it has wide applications as walkways, platforms, safety barriers, drainage covers and ventilation grates. It is also ideal for use as mezzanine decking since it supports the same loads as comparable solid flooring. More than that, its cost saving openness maximizes the circulation of air, light, heat, water and sound, while promoting cleanliness. Material: carbon steel Surface treatment: hot-dipped galvanized, Available in light duty and heavy duty, Available in welded, press-locked, swaged lock or flush mount construction STeel Grating Features: * Can be purchased in stock sizes or custom fabricated to meet the project specifications. * Excellent load bearing capabilities * Ventilation of air, light, sound * Don’t collect Liquid and debris * Long service life * Wide range of open areas * Galvanized steel grating has an unmatched surface. It is also a permanent replacement for slippery serrated and plain grating. * It's available in many different styles and spacing options to meet a variety of needs and applications. * Anti-theft design: the cover and the frame is joint with hinge offering security, safety and open convenience. * High strength: the strength and the toughness are much higher than cast iron. It can be used for terminals, airport, other large-span and heavy loading condition.
Galvanized Steel Grating Product Applications: # Anti slip bridge decking # Bridge walkway # Drainage systems # Fire truck platforms # Mass transit platforms # Marine and ship decks # Mezzanines # Non-slip walkways # Non-skid pit covers # Slip resistant platforms # General Industries # Truck platforms # Vault covers # Wet Decks # Wastewater treatment plant grating # Stair treads
Welded Steel Bar gratings HotDipGalvanized Grating Saddle Clip Lock Clamp Fastener Fastenal | ตัวคลิปล็อคแผ่นตะแกรงเหล็ก : can be installed in two methods:* Welding is advisable for permanent use free of removing/dismantling. Bar Grating will be welded to the supporting frame (angle steel, I steel or other structural steel) at each corner. Fillet weld is required when weld length more than 20mm and height more than 3mm. Installation Clips will not destroy the zinc coating and be easy to remove. Each panel requires at least four installation clips. For the larger panels preferably some more clips are needed to fix to the proper support frame.
A grating is any regularly spaced collection of essentially identical, parallel, elongated elements. Gratings usually consist of a single set of elongated elements, but can consist of two sets, in which case the second set is usually perpendicular to the first When the two sets are perpendicular, this is also known as a grid or a mesh.
A grating covering a drain can be a collection of iron bars (the identical, elongated elements) held together (to ensure the bars are parallel and regularly spaced) by a lighter iron frame. Gratings over drains and air vents are used as filters, to block movement of large particles (such as leaves) and to allow movement of small particles (such as water or air).
Anti-slip steel grating is a type of bar grating. Steel bar grating is manufactured in a variety of methods. Welded bar grating consists of load bars electrically fuse welded to cross bars. Pressure-locked bar grating, or swaged grating, is where steel rods are forced through and locked in load bars. Riveted bar grating is where the load bars are riveted to the cross bars. There are wide varieties of trade names for each type manufactured. Perforated sheet metal types: Diamond-shaped serrated perforated sheet metal. Examples of trade names are Grip Strut, Diamond Grip, Ry, Diamond, Grip Span, Deck Span, Grip Track. Round hole perforated sheet metal. Examples of trade names are Perf-o-grip, Safety-grip, Shur Grip, Ry-Grip, Open Grip and Grate Lock. Raised dimple perforated sheet metal. Examples of trade names are Traction Tread, Safety Tread, Shur Step, Ry-Tread and Tread Grip. The excellent self-cleaning characteristics of plain surface grating make it suitable for the majority of applications. In the presence of fluids or materials that could cause the top surface of the grating to become wet or slippery, specification of the optional serrated surface should be considered. When serrated grating is specified, the bearing bar depth must be 1/4 inch greater than the sizes shown on the load tables to provide the equivalent strength of non-serrated gratings.
Metal Bar Grating is the workhorse of the industrial flooring market and has served industry for decades.Strong and durable with an exceptional strength-to-weight ratio, metal bar grating can be easily fabricated to nearly any configuration.The high percentage of open area makes bar grating practically maintenance-free and all products are fully recyclable.

Bar grating is designed for many applications. Bar grating is a strong choice for projects ranging from trenches and stair treads to decking and steel flooring. Used as metal grates, bar grating covers open areas in flooring that require light, liquid, air, heat and sound to pass between flooring levels. Meanwhile, many industrial companies put our bar grating to use as floor grating for these reasons and more. For instance, our serrated carbon steel bar grating provides extra grip when walking, and our Titeweld? bar grating makes it possible for maximum "roll-a-bility" when a wheelchair, hand truck, cart or vehicle is in use. At Direct Metals, our aluminum grating and various types of steel grating make up our bar grating product line. What is the difference aluminum and steel grating? Take a look at the metal grating information below!
Aluminum Bar Grating is a good choice when a lightweight, corrosion resistant material is desired. Choose from many options such as flush top, rectangular bar, plank, & I-bar. Aluminum grating is available in the swage locked, pressure locked (dove tail) and riveted design.
Carbon Steel Bar Grating is a nice choice when your project requires a strong material and you are not going to expose the grating to an expressly corrosive environment. Choose from plain or serrated surfaces, galvanized, standard black, bare steel or painted and light or heavy duty grating.
Stainless Steel Bar Grating provides a superior corrosive & oxidation resistant material in a material stronger than aluminum.
Steel Bar Grating is our super narrow welded grating ideal for those very tight spacing requirements when you need maximum "roll-a-bility."
Stair Tread Bar Grating is typically offered in a welded construction and is made with a nosing that is welded to the leading edge of the tread.
Architectural Bar Grating is designed for industrial and architectural applications. It is a strong choice for projects ranging from sunshades, fencing, building facades, walkways, ornamental grilles or any visually attractive project.
Anchoring Devices attach bar grating to its supports. We offer saddle clips, anchor blocks, plank clips, countersunk lands, grating clamps, Z clips, and plank lugs. Many are available in aluminum, stainless steel and galvanized steel.

Steel bar grating production type is manufactured from ASTM mild carbon steel and is available in three distinct products: type "W" welded bar grating, type "DT" dovetail pressure locked grating, and type "SL" swage locked grating. All three products are available with bearing bar spacing ranging on center and cross bars at either on center. Each product has a standard plain surface or may be specified with optional serrated or Algrip surfaces. Finish options include bare steel, painted, hot dip galvanized, or specialty coatings. The steel bar grating load tables provide detailed specification information related to these products.
Type "W" Welded Steel Grating Our most economical steel grating products, type "W" welded steel gratings are manufactured by forge welding rectangular bearing bars and drawn cross bars. This welding process provides a positive fused connection providing years of service under the most demanding conditions. type "W" steel grating is our most popular product and is recommended for nearly all industrial flooring applications. With nearly 80% open area, type "W" allows for the easy passage of dirt, debris, snow, and liquids and is essentially self-cleaning. Type "W" gratings are available in close mesh, ADA conforming spacings which are commonly used in public areas. When specifying type "W" for ADA applications, thick bearing bars must be specified.
Dovetail Steel Grating Type “DT” Dovetail Pressure Locked Steel Grating Type "DT" steel gratings have deep rectangular cross bars and are manufactured by inserting pre-punched bearing bars and cross bars into an "egg-crate" configuration and deforming the cross bars under intense hydraulic pressure. The deep cross bars on type "DT" gratings make them popular for architectural applications such as sun shades and infill panels with the deeper cross bar serving as a distinct architectural accent.
Swaged Intersection Grating Type "SL" Swage Locked Steel Grating Type "SL" steel gratings are manufactured by inserting hollow tube cross bars into pre-punched holes in the bearing bars. The cross bars are then swaged forming a positive mechanical connection. The cross bars are recessed below the top surface of the bearing bars providing a uniform and attractive architectural appearance. Swage locking is a particularly efficient process for the production of close mesh gratings. Type "SL" thick bearing bars provides clear opening between the bearing bars. This narrow opening is often preferred in public areas where concerns of drainage and the presence of high heeled shoes converge.
Expanded Metal Grating and Mesh: Expanded metal grating or expanded metal mesh is the most practical and economical way to assure strength, safety, and a non-skid surface. Expanded metal grating is ideal for use on plant runways, working platforms, and catwalks, as it is easily cut into irregular shapes and can be installed quickly by welding or bolting. Wire mesh, also called wire cloth or wire fabric, is a versatile metal product that can be effectively used in countless applications throughout the world. From industrial to commercial uses, wire mesh is a common metal product used every day. Aluminum mesh, copper mesh and brass mesh are among the list of wire mesh material types that also include bronze, mild steel, pre-galvanized steel and stainless steel.

Specification of Heavy Duty Steel Grating:
1. The shape of bearing bar: Plain type (may be omitted in the symbol of steel grating), Serrated type and I-Shape type
2. Bearing bar pitches can be made to order, of which 30mm & 40mmare recommended.
3. Cross bar pitches can be 100mm are recommended.
4. Surface treatment: Hot-dip galvanizing, paint or other anti-corrosive coatings are available, of which hot-dip galvanizing is generally recommended.
5. Material: ASTM A36/SS235JR/SS400/Q235B
6. Tolerance The allowed deviation of length is +0/-5mm, while the allowed deviation of width is +/-5 mm. The non-perpendicularity of bearing bar is allowed no more than 10% of width of bearing bar. Cross bar surface should not surpass bearing bar surface 1mm, beginning & end of cross bar should not surpass the end surfaces of two sides of grating 2mm.

Our Architectural Metal Products can be used in various applications from industrial to architectural usages. Choose from our architectural patterns in wire mesh, perforated, expanded or grating.
WIRE MESH Wire products are versatile, economical and lightweight. They can even be adapted for use in just about any industrial or architectural project. Materials include: carbon steel, stainless steel, galvanized steel and custom alloys. Wire mesh comes in many architectural patterns to suit your specific project. Choose from mixed alloy patterns, spiral-patterned mesh, opaque to high open area mesh and custom mesh patterns. Wire mesh is available in square, flat and round wires - and in the flexible & multifunctional cable mesh.
PERFORATED METAL Perforated metal is extremely versatile and lightweight and comes in round, square, slotted and decorative perforations. Some architectural applications include sunscreens, ceiling panels, exterior cladding or any application requiring an aesthetically appealing look.
EXPANDED METAL Expanded Metal is extremely economical. It can even be adapted for use in just about any architectural metal project. You will find a wide number of styles and materials to choose from. Available in flattened or standard.
BAR GRATING Bar grating is designed for industrial and architectural applications. It is a strong choice for projects ranging from sunshades, fencing, building facades, walkways, ornamental grilles or any visually attractive project.
Another architectural bar grating application includes steel grates, which are an integral part of the interior of industrial plants and the exterior landscape all around us. Also known as metal grates, steel grates permit the passage of air, light, heat and liquid and therefore are useful in screening out unwanted elements and debris in various settings. Driveway drains, stormwater drains, trench drains and floor drains are typically fit with steel grates. Steel grates are also functional for industrial decks and flooring in chemical plants, food processing facilities, and oil and gas refineries. In addition, pedestrians rely on steel grates in public walkways, and near fountains and trees.

Wire mesh, also called wire cloth or wire fabric, is a versatile metal product that can be effectively used in countless applications throughout the world. From industrial to commercial uses, wire mesh is a common metal product used every day. Aluminum mesh, copper mesh and brass mesh are among the list of wire mesh material types that also include bronze, mild steel, pre-galvanized steel and stainless steel. To view a description of each material type available, click on the Wire Mesh Material Types PDF below.
Welded Wire Mesh Welded wire mesh consists of perpendicular wire strands that are welded at each intersection. Economical and versatile, our welded wire mesh has a clean appearance and uniform grid patterns. It can be used for a variety of applications, such as safety barriers, security fencing, storage containers, reinforcement for heavy loads and animal kennels and cages.
Woven Wire Mesh Woven wire mesh is made in a similar fashion as that of fabric weave, as it is woven on looms that are used to weave cloth. The most common materials used to create woven wire mesh include carbon steel, galvanized steel and stainless steel.
PVC Coated Wire Mesh PVC coating is relatively low in cost, resilient, corrosion resistant and has good insulating properties. We carry PVC coated wire mesh in many materials including carbon steel and galvanized steel.
Cage Mesh Our cage mesh provides consistent and uniform mesh count for dimensionally correct cages. We stock cage mesh in both galvanized before welding and galvanized after welding with both square and rectangular openings.
Hardware Wire Cloth Mesh Hardware wire cloth mesh is wire mesh that consists of either woven or welded wires in a square or rectangular grid. It is available in galvanized steel, stainless steel and bare steel, and it is typically used for outdoor hardware cloth applications.
Hex Netting Hex netting is a twisted steel wire mesh with hexagonal openings. Our hex netting is available in two mesh sizes with a variety of width and length sizes. It is a widely used and versatile mesh fence, often used to build chicken coops or other wire fencing for chickens or other animals.
Stainless Steel Filters Our wire mesh stainless steel filters are useful in a variety of applications that require smaller openings than provided by perforated metal, expanded metal or standard wire mesh. Stainless mesh is ideal for filtration used in adverse environmental conditions, such as jet engine lubricant filters or high-pressure hydraulic filters.
Stainless Steel Screen Perfectly suited for a wide array of architectural and functional purposes, our stainless steel screen is used in various industries. The petroleum, chemical, environmental protection, mining, aerospace, papermaking, electronic, metallurgical, food and pharmaceutical industries all utilize stainless mesh.
Security Fencing Our security fencing is the ideal solution for prisons, borders or any facility with high security fencing needs. The mesh spacing is designed to prevent climbing, and it resists penetration by normal hand tools, giving high levels of perimeter protection.
Wire Mesh Containers Our wire mesh containers are designed and built for rugged, long service life, making them perfect for material handling. They are available in a variety of sizes and capacities. Stackable and collapsible, our rust-resistant galvanized wire mesh containers are durable, portable, self-cleaning and shippable.
Architectural Wire Mesh Architectural wire mesh can be adapted for use in just about any architectural project and is available in carbon steel, stainless steel and galvanized steel. It combines aesthetics and functionality by delivering striking visual appeal, increased comfort, safety and energy savings.
U-Edging U-Edging is a wire mesh product accessory that is a u-shaped strip attached to the edge of a wire mesh product sheet to make the edges more attractive and safer. It is available in carbon steel, stainless steel, aluminum and galvanized steel.
