ตะแกรงเหล็กไฟเบอร์กล๊าส FRP Fiberglass Steel Grating
ฝาบ่อครอบท่อตะแกรงเหล็กไฟเบอร์กล๊าส FRP Fiberglass Steel Grating
ตะแกรงเหล็กไฟเบอร์กล๊าส FRP Fiberglass Steel Grating ตะแกรงเหล็กไฟเบอร์กล๊าส FRP Fiberglass Steel Grating ตะแกรงเหล็กไฟเบอร์กล๊าส FRP Fiberglass Steel Grating ตะแกรงเหล็กไฟเบอร์กล๊าส FRP Fiberglass Steel Grating ตะแกรงเหล็กไฟเบอร์กล๊าส FRP Fiberglass Steel Grating

Special Made-to-Order Grating งานสั่งผลิต แบบพิเศษ ตะแกรงเหล็ก แสตนเลส อลูมิเนียม (เพิ่มปีก เสริมความสูง เจาะรูตามตามสั่ง ผิวกันลื่นรอยหยักฟันปลา เสริมแผ่นปิดผิวลายตีนเป็ด เสริมความกว้างเชื่อมต่อกัน ฯลฯ) โรงงานผู้ผลิตและจำหน่าย #เกรตติ้งตะแกรงเหล็ก #ตะแกรงระบายน้ำ #SteelGrating


Quotation of HDG.Welded Steel Flat Bar Grating | ใบเสนอราคา ตะแกรงเหล็กแผ่นเชื่อมชุบสังกะสีฮอทดิปกัลวาไนซ์ทนสนิม

Steel flat bar Grating  ตะแกรงเหล็ก <-- Click ! ดาวน์โหลดโบรชัวร์
Steel Grating ตะแกรงเหล็กระบายน้ำ

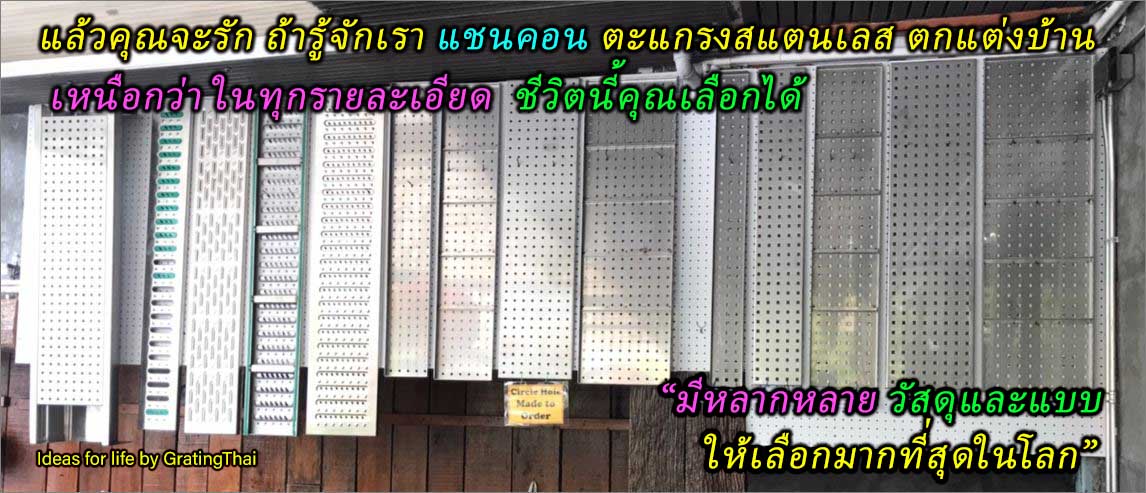

Special Made-to-Order Grating งานสั่งผลิต แบบพิเศษ ตะแกรงเหล็ก แสตนเลส อลูมิเนียม (เพิ่มปีก เสริมความสูง เจาะรูตามตามสั่ง ผิวกันลื่นรอยหยักฟันปลา เสริมแผ่นปิดผิวลายตีนเป็ด เสริมความกว้างเชื่อมต่อกัน ฯลฯ)

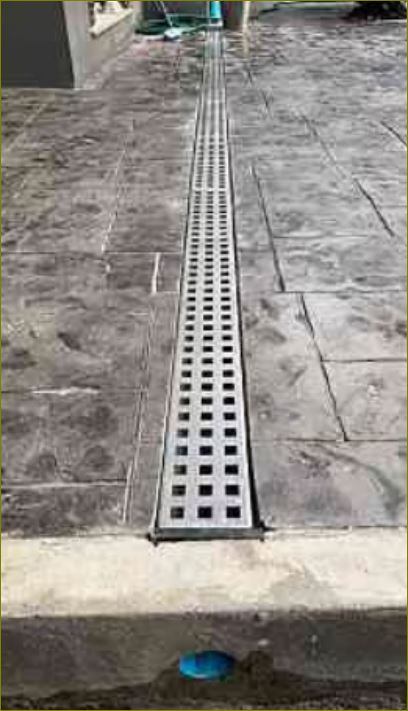

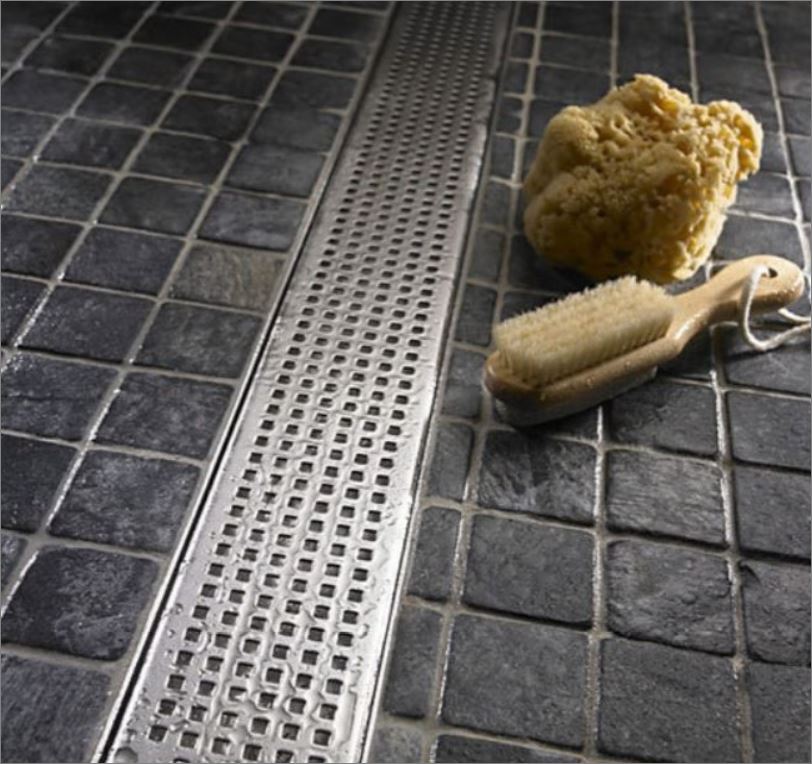

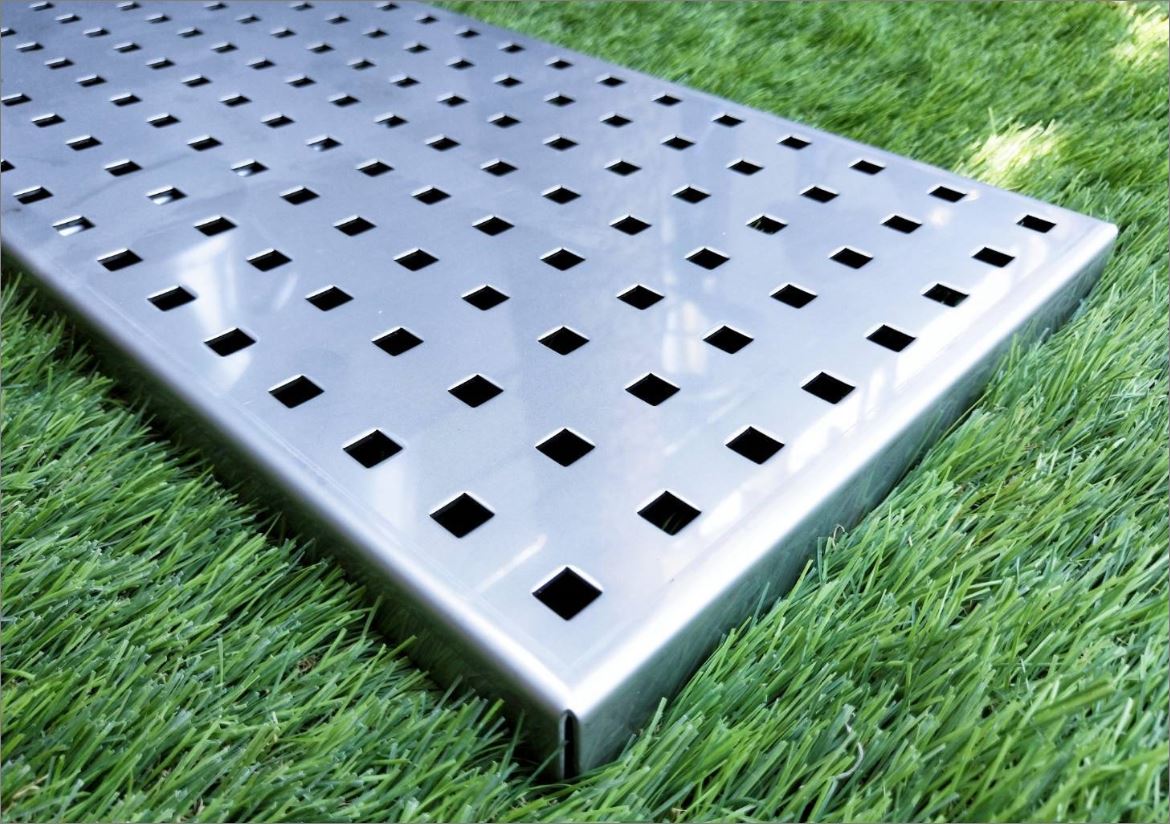

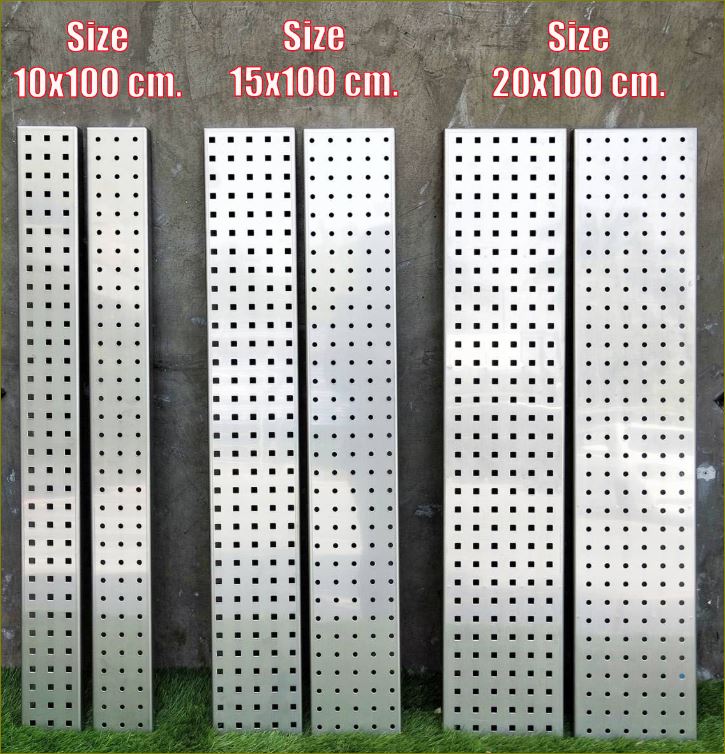

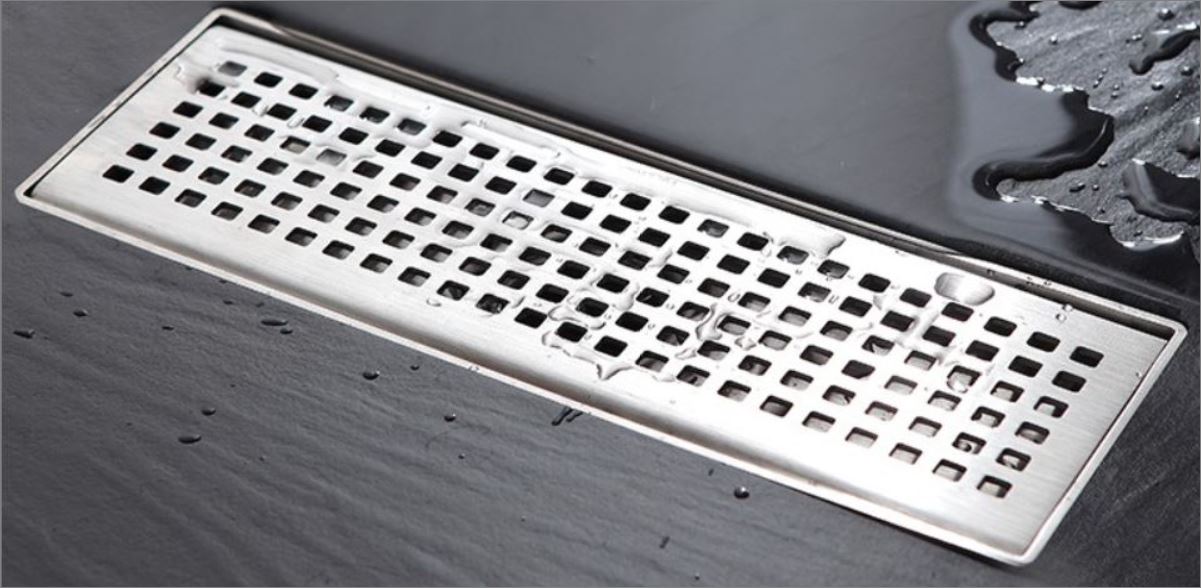

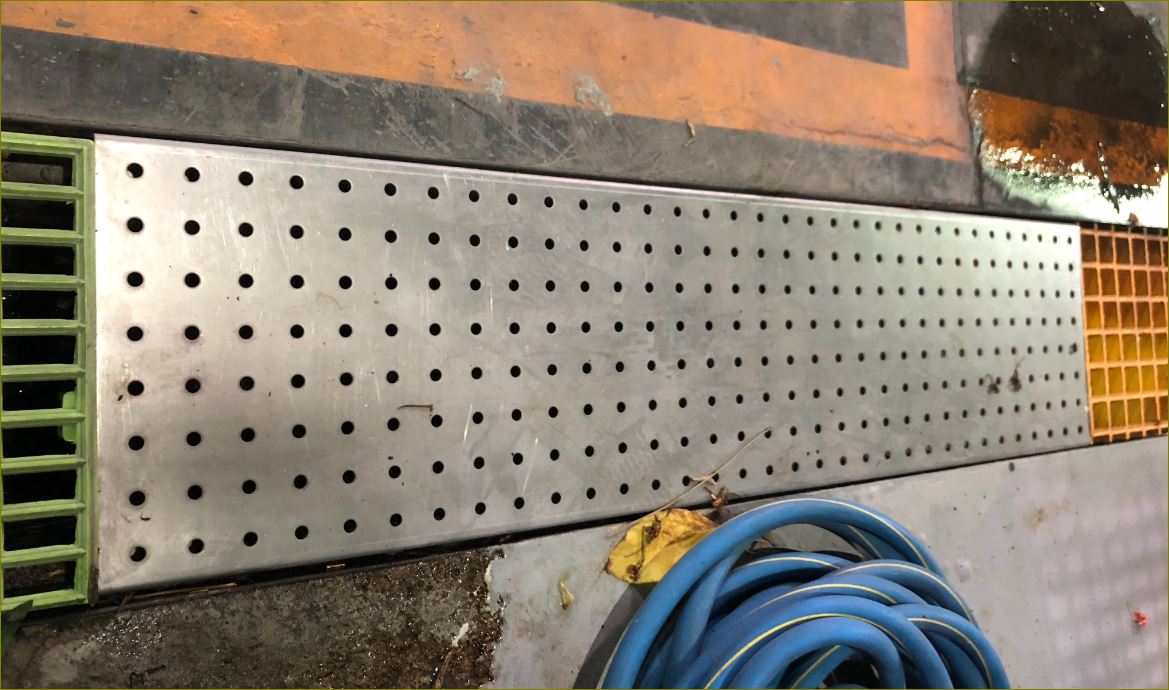

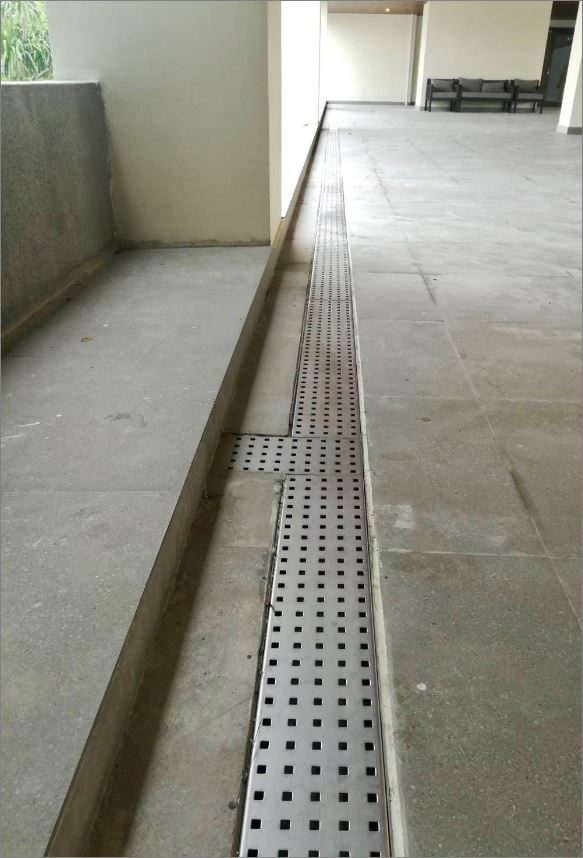

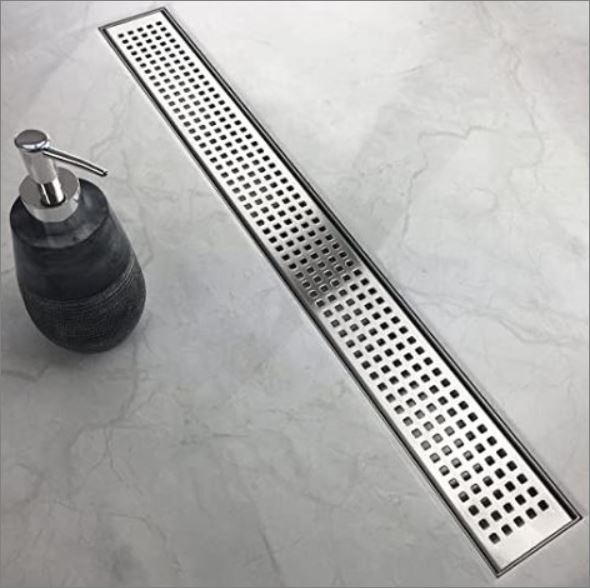

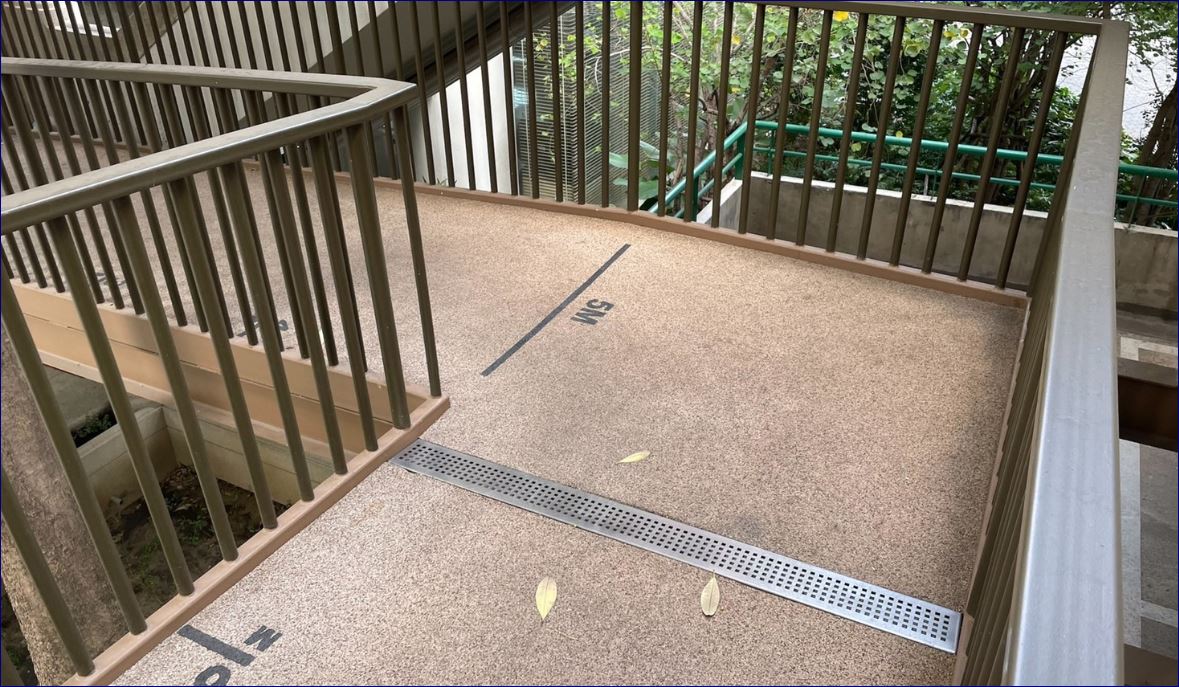

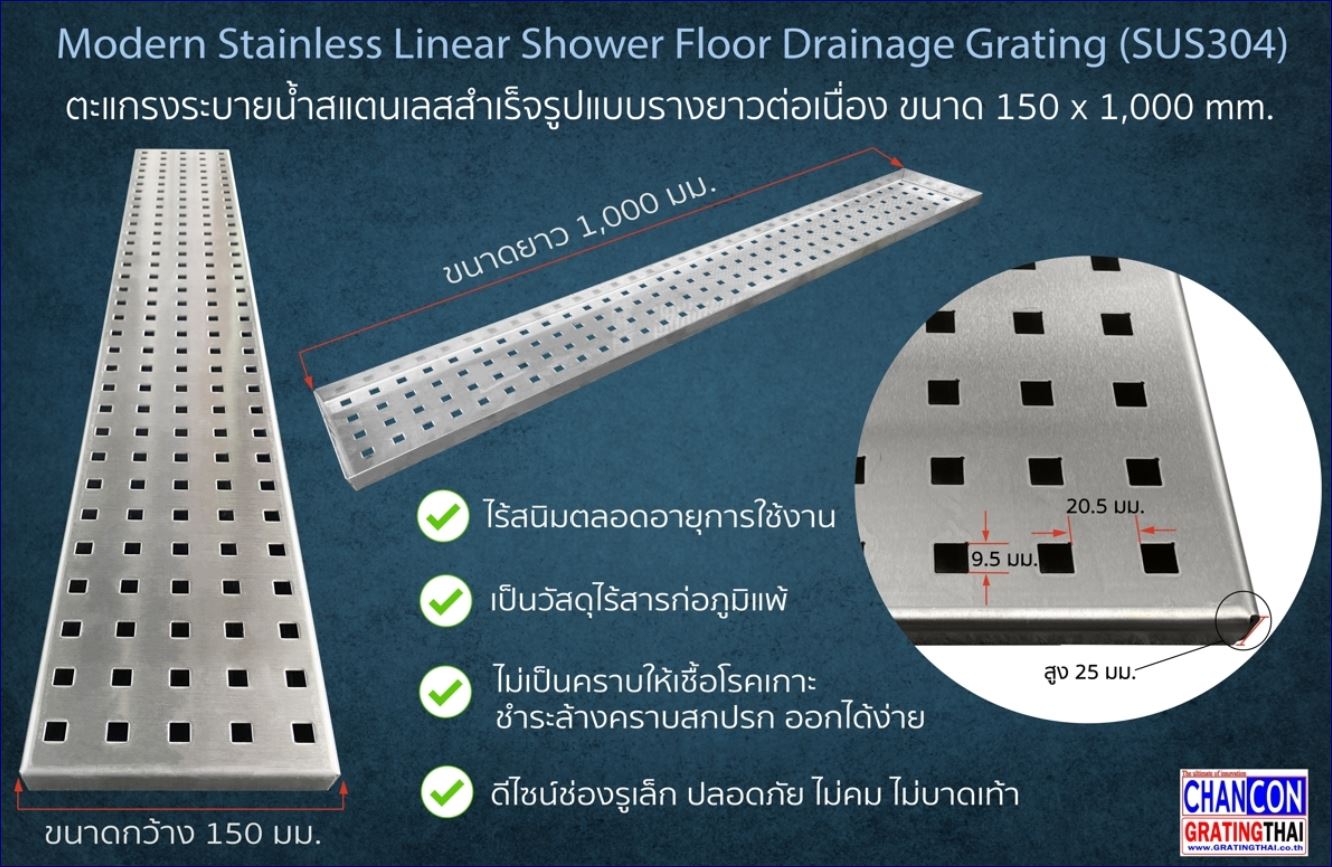

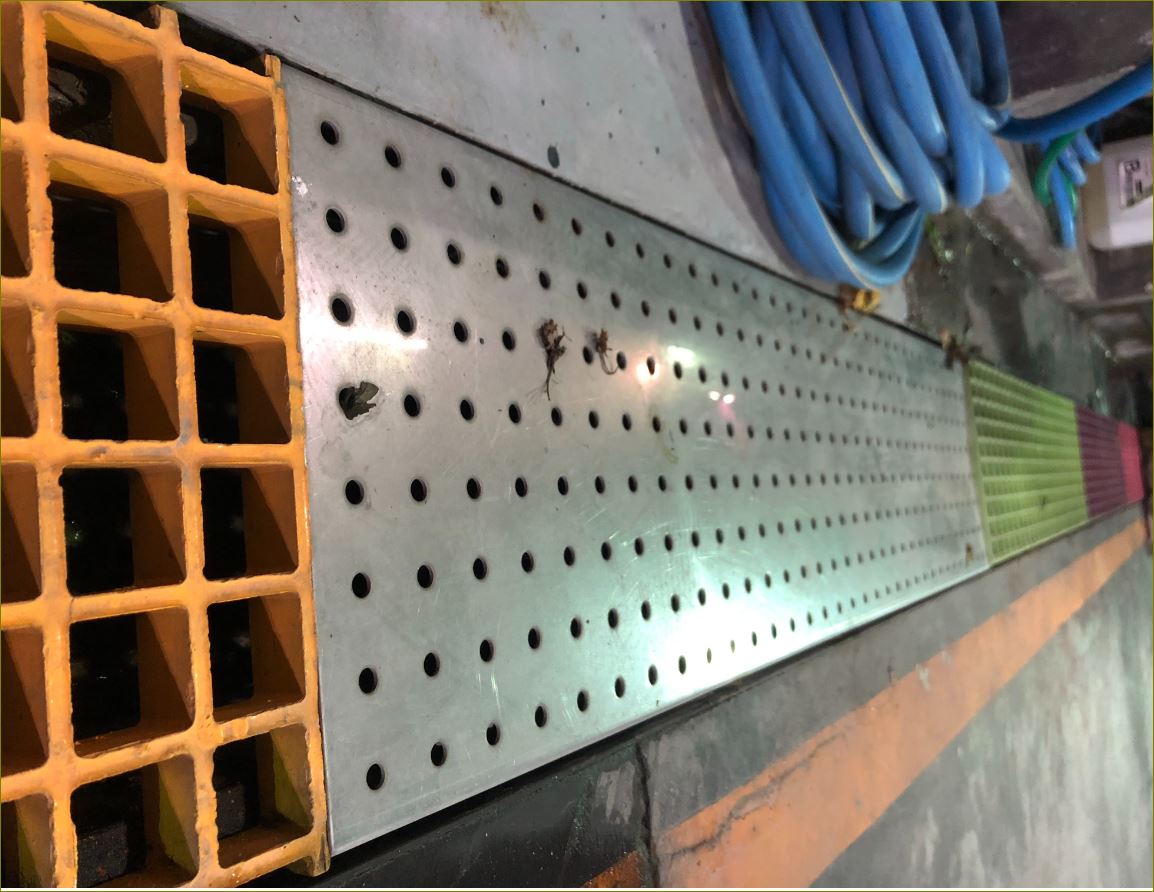

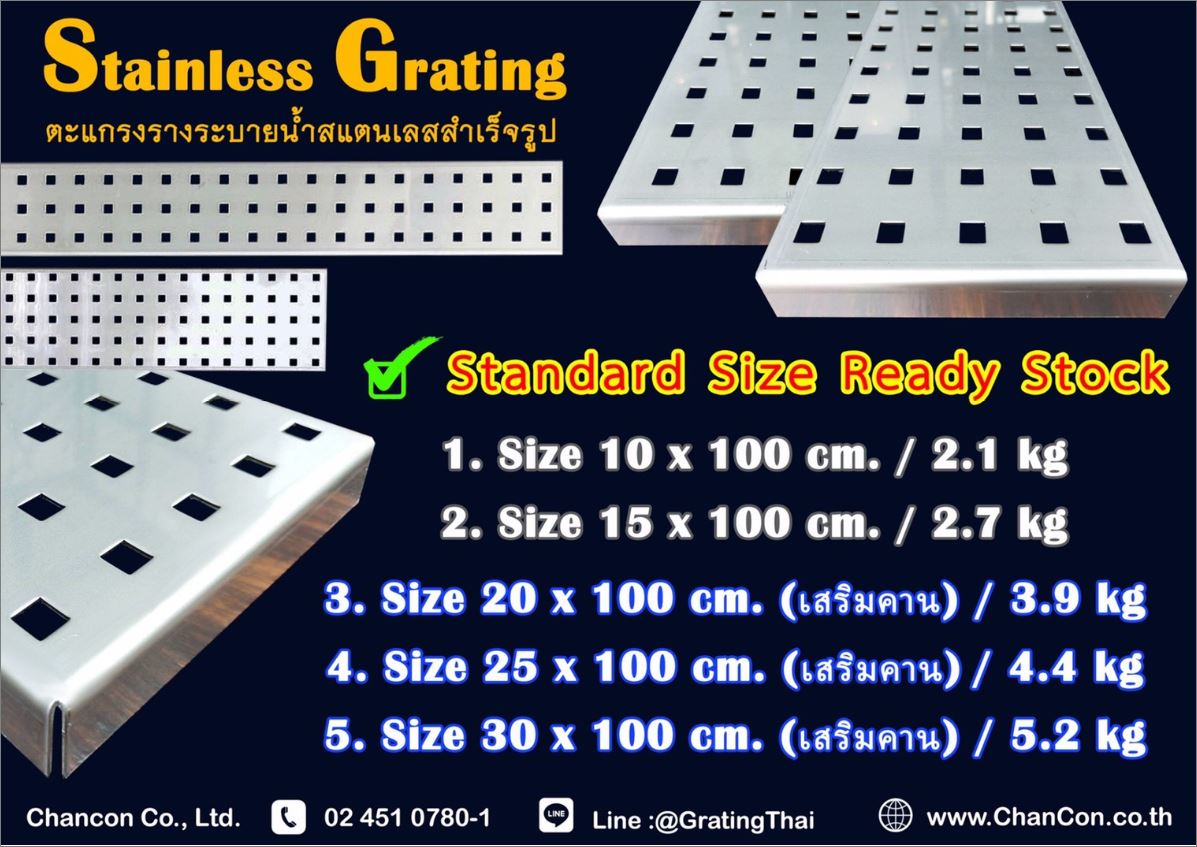

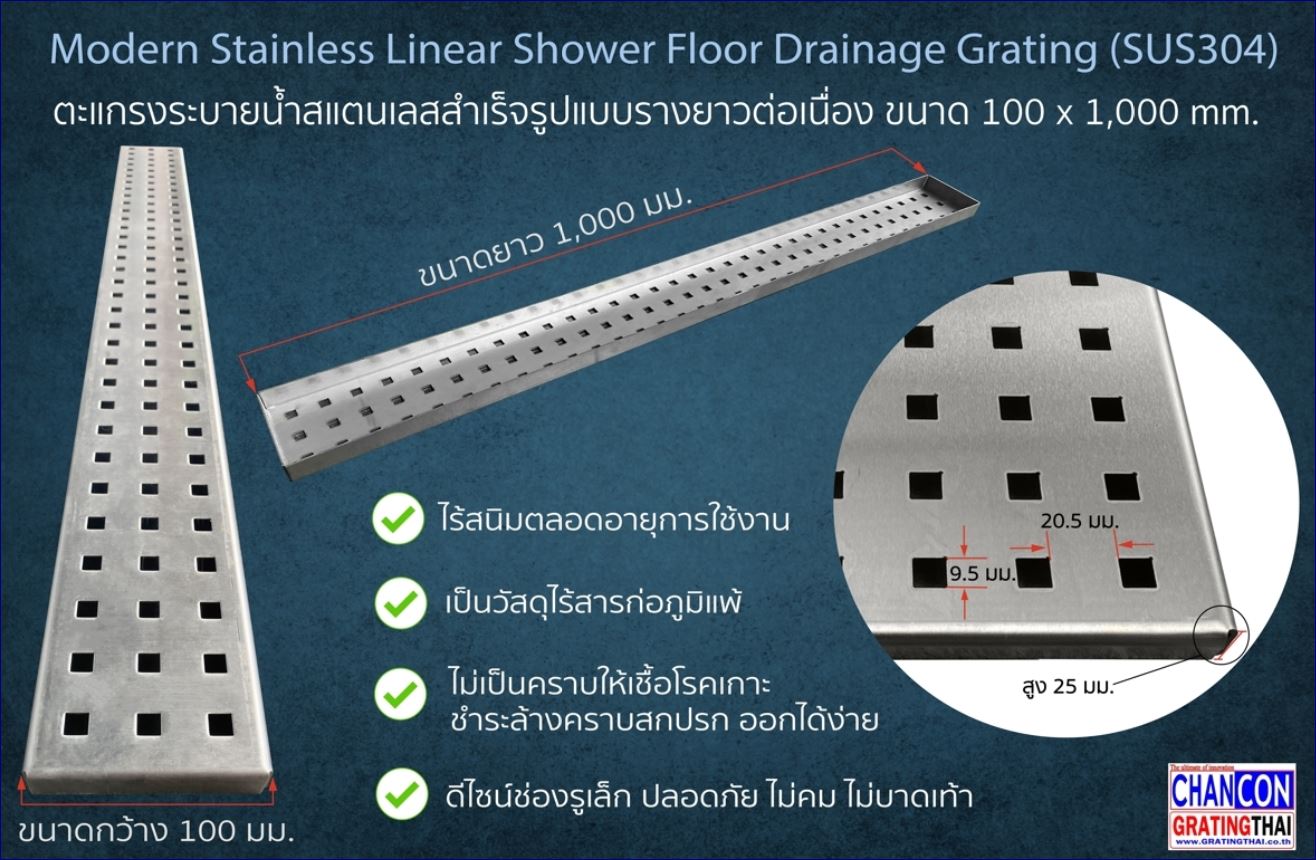

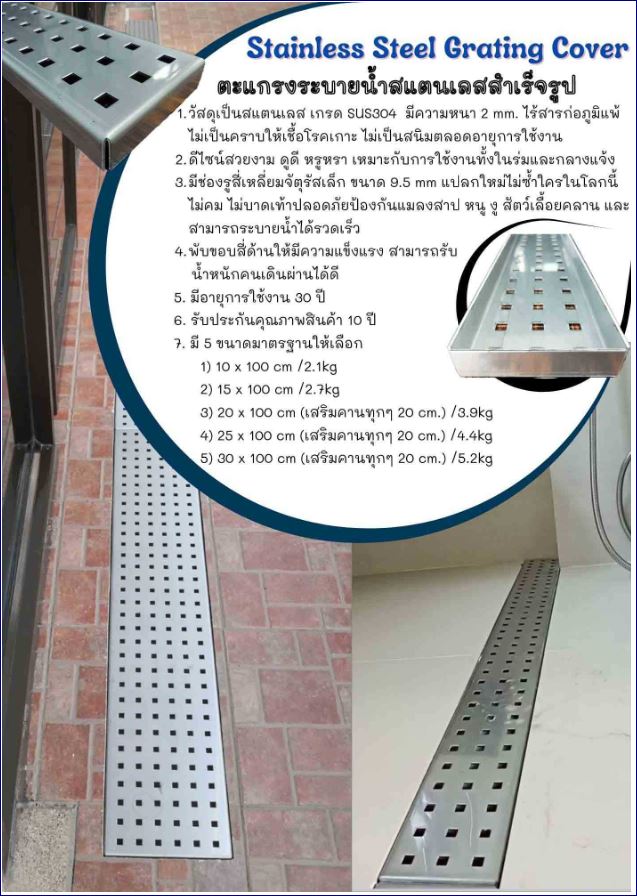

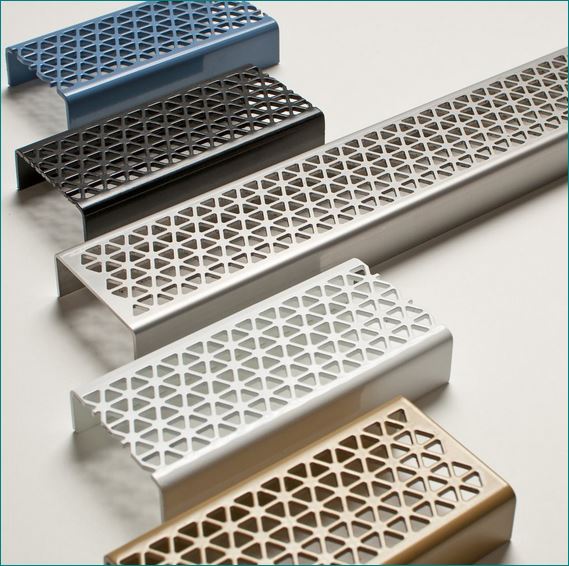

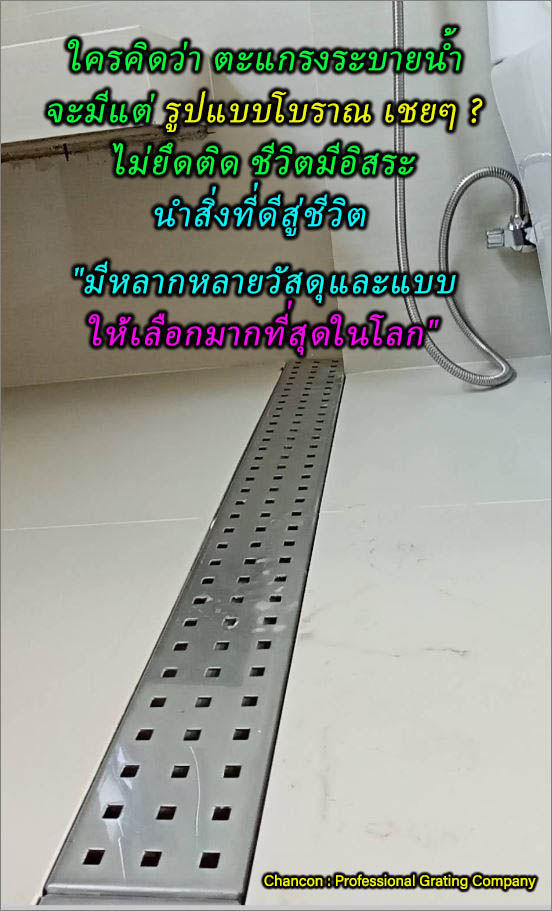

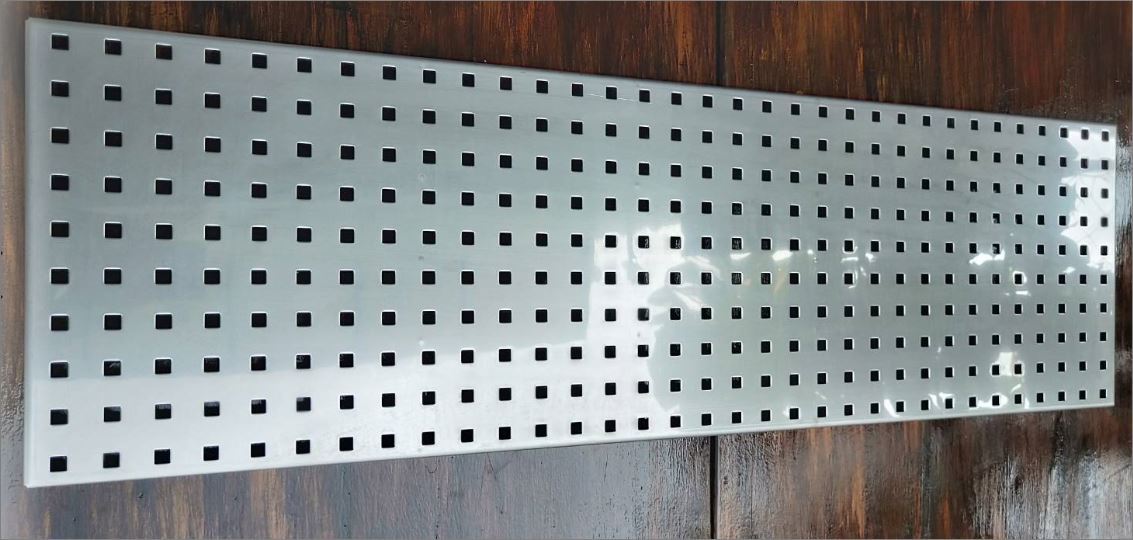

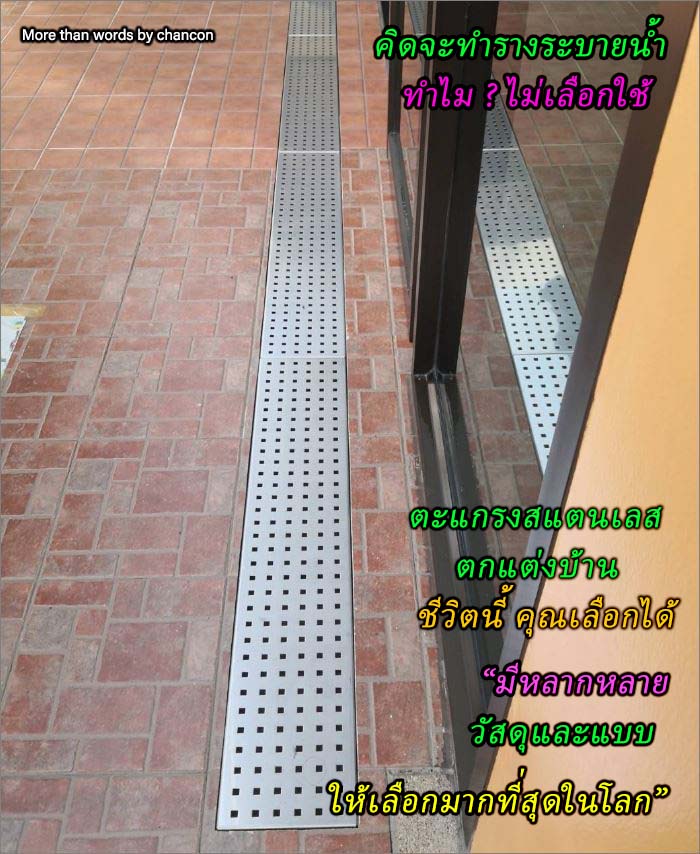

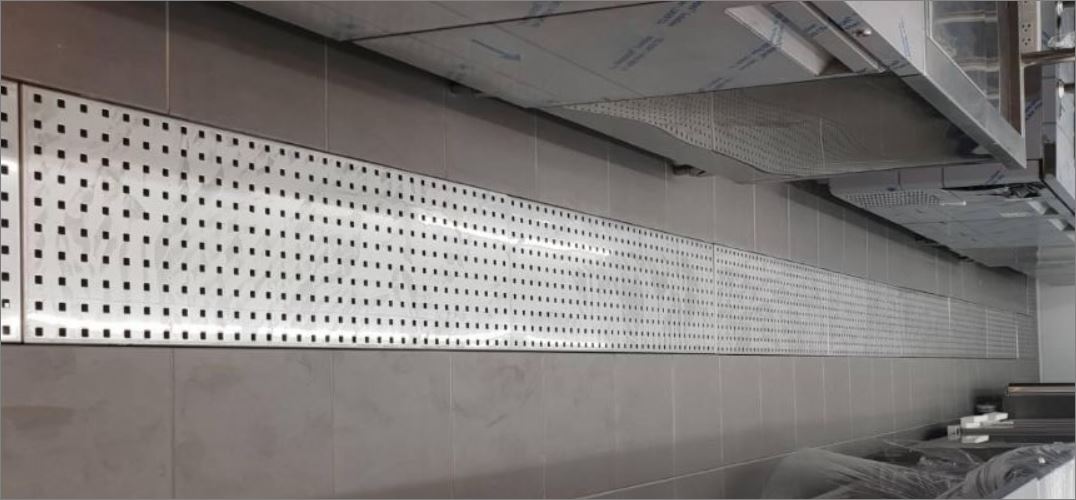

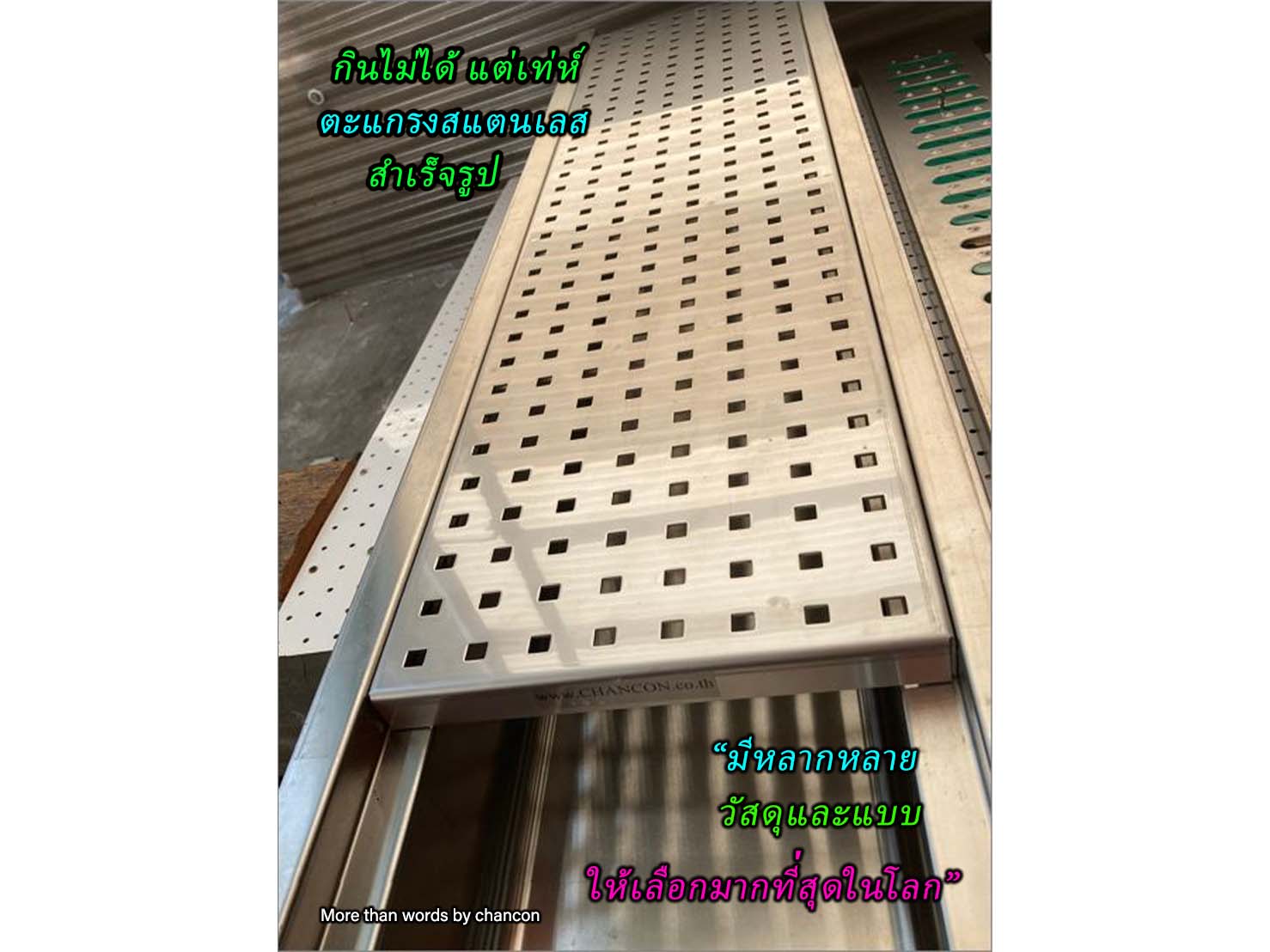

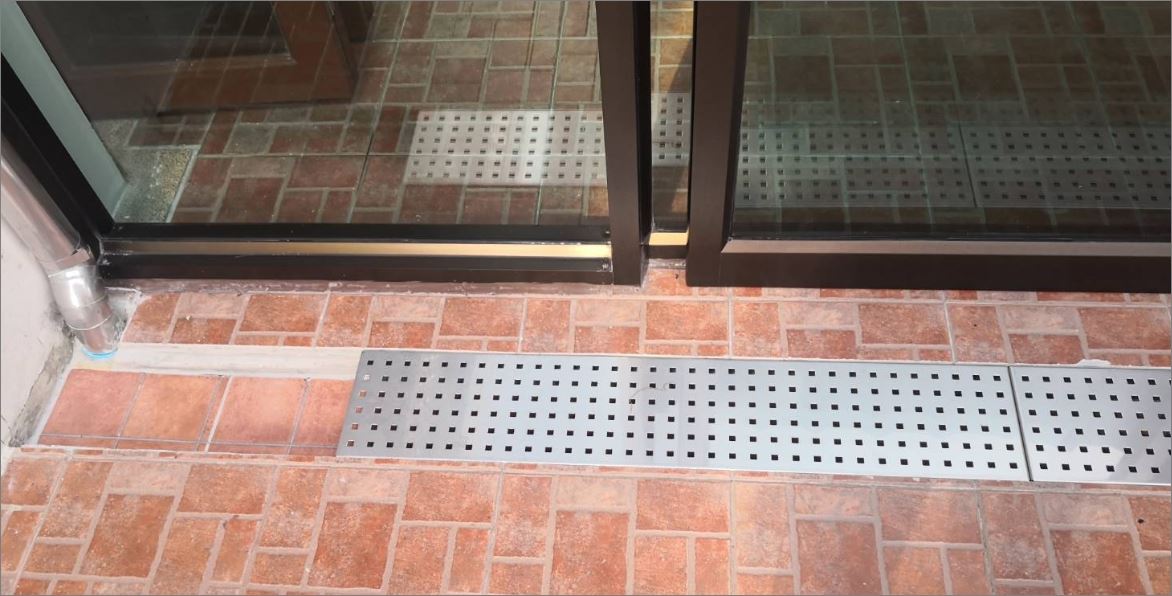

Perforated Aluminium/Stainless Grating
งานผลิตสั่งทำ ตะแกรงเหล็ก-แสตนเลส (non-slippery/skid)

นอกจากตะแกรงขนาดมาตรฐานที่บริษัทเตรียมสต๊อคพร้อมรับสินค้าได้ทันที กรณีที่ลูกค้าต้องการนอกเหนือจากขนาดที่แสดงในตารางราคา ลูกค้าสามารถเทียบสเปค โดยคำนวณได้จาก ราคาต่อตารางเมตร ได้ทันที แต่ถ้าเป็นกรณีที่ต้องการลักษณะและวัสดุที่แตกต่างออกไป เช่น ตะแกรงรอยหยักฟันปลากันลื่น(Serrated) หรือ ตะแกรงแสตนเลสแผ่นเชื่อม ลูกค้าสามารถส่งแบบที่มีรายละเอียด หนา รู สูง เข้ามาสอบถามได้ทางอีเมล์
Twist Serrated Non-slip/skid Steel Grating ตะแกรงแสตนเลส

Twist Serrated Non-slip/skid Steel Grating ตะแกรงแสตนเลสเหล็ก Twist Serrated Non-slip/skid Steel Grating ตะแกรงแสตนเลส

#เกรตติ้งตะแกรงเหล็ก #ตะแกรงระบายน้ำ #SteelGrating

Twist Serrated Non-slip/skid Steel Grating ตะแกรงเหล็กแสตนเลส Twist Serrated Non-slip/skid Steel Grating ตะแกรงแสตนเลสเหล็ก
ตัวอย่างงานสั่งผลิตตะแกรงแบบพิเศษ เช่น
1. ตะแกรงพื้นผิวเป็นรอยหยักฟันปลา(เซอเรตเกรตติ้ง Serrated GRating) โดยปกติแล้วขั้นตอนการผลิตเหมือนกับตะแกรงเหล็กแผ่นเชื่อมชุบกันสนิม แต่เพิ่มขั้นตอนสร้างรอยหยักกันลื่นก่อนนำไปเชื่อม ราคาจึงแพงกว่าตะแกรงเหล็กปกติประมาณ 10-20%

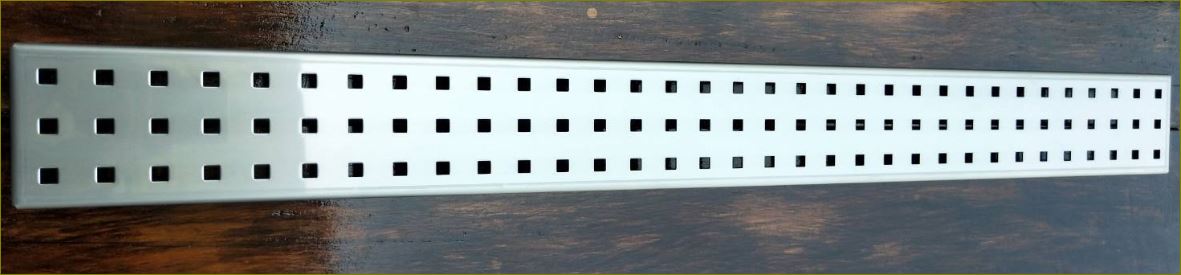

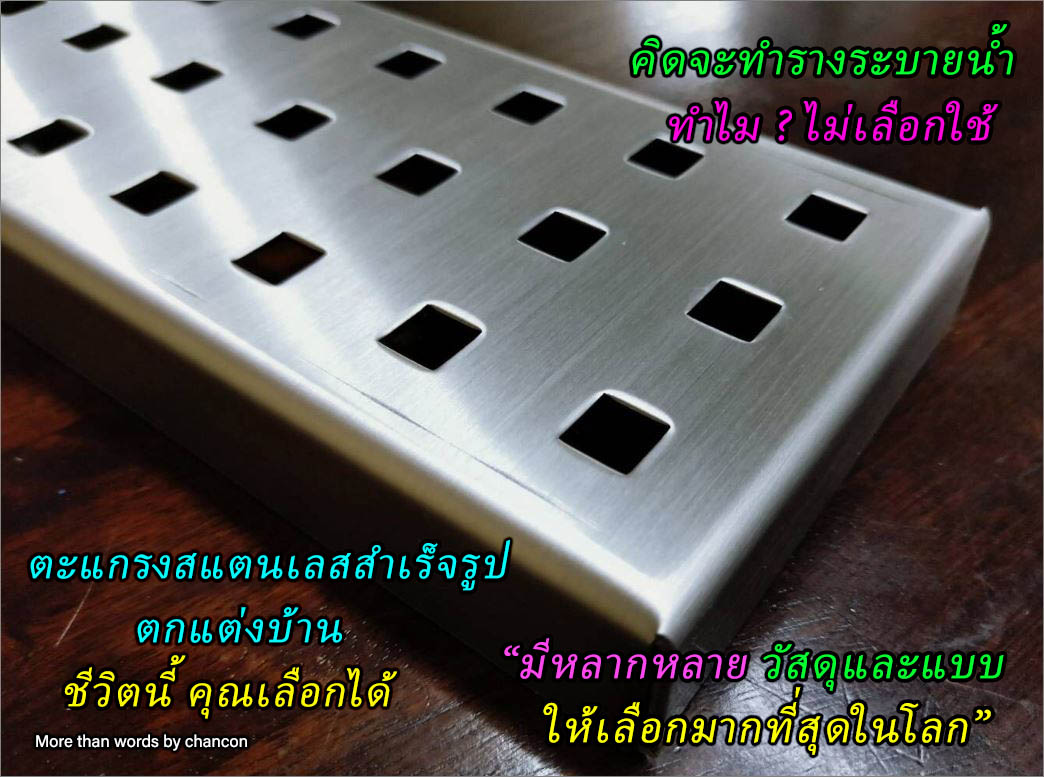

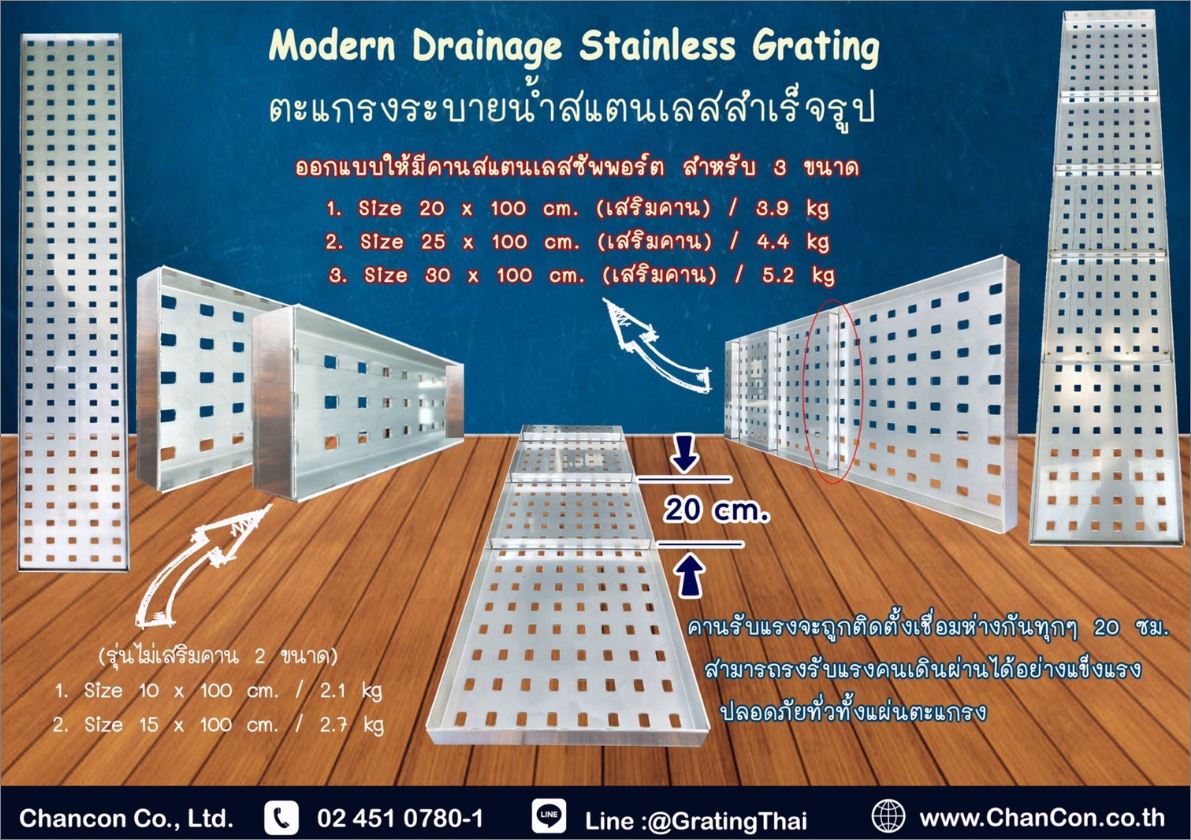

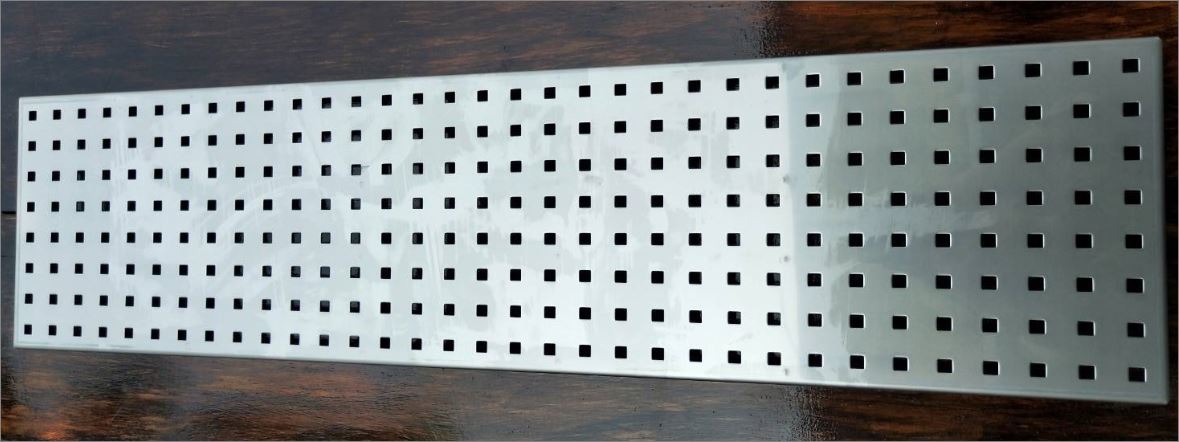

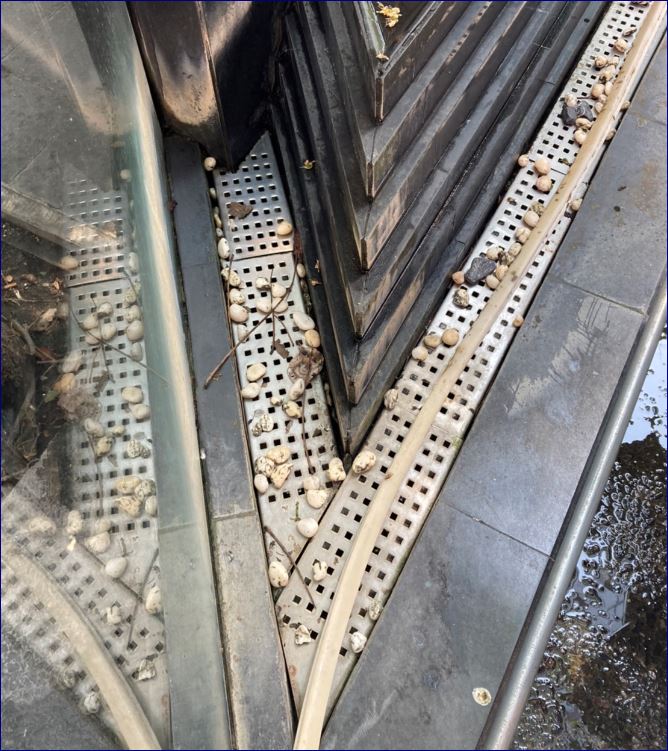

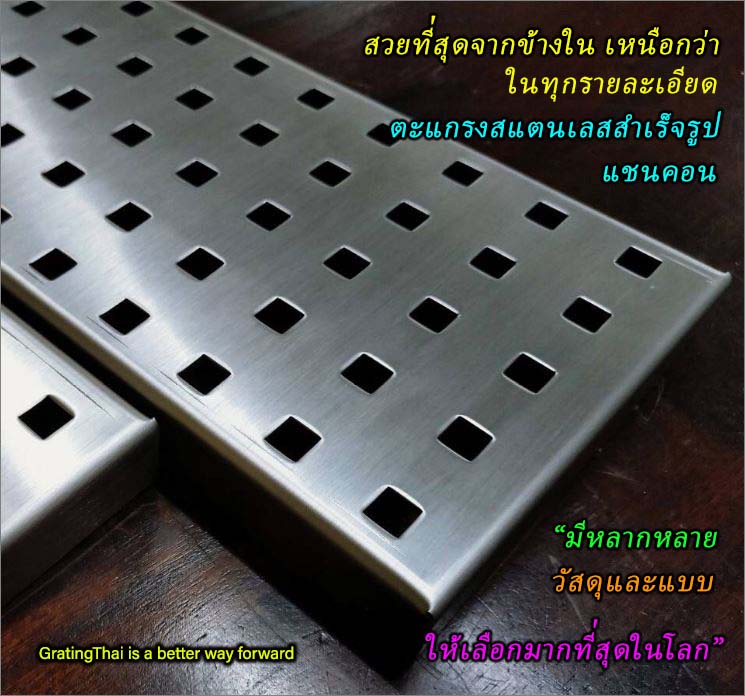

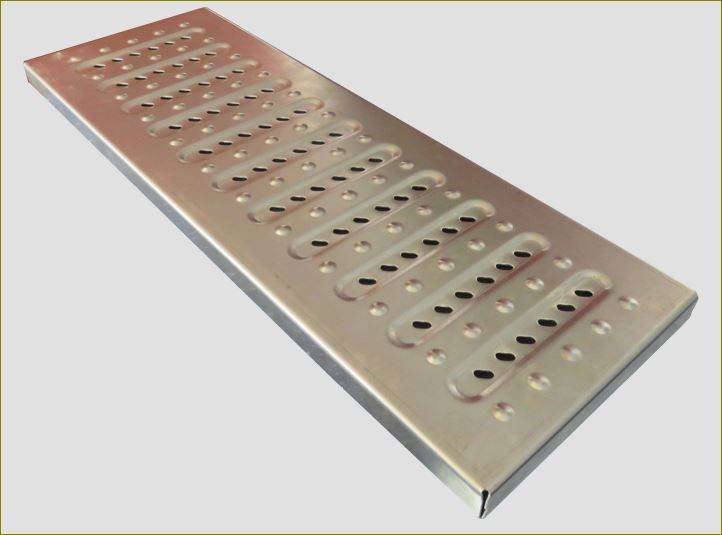

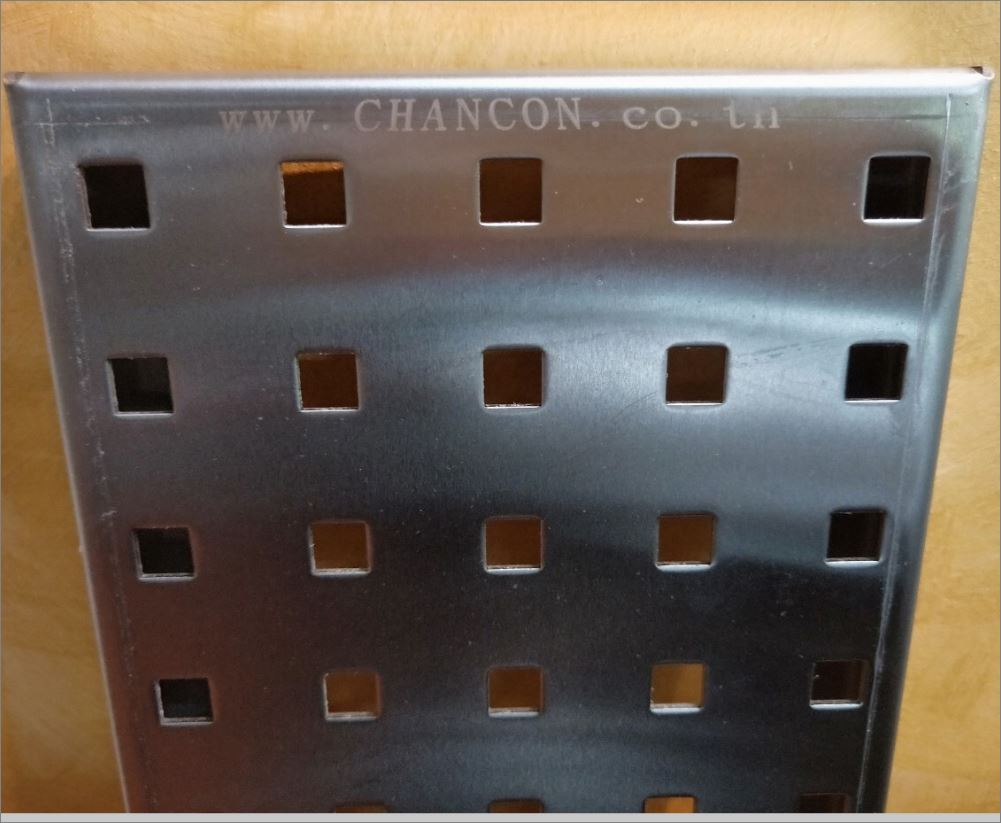

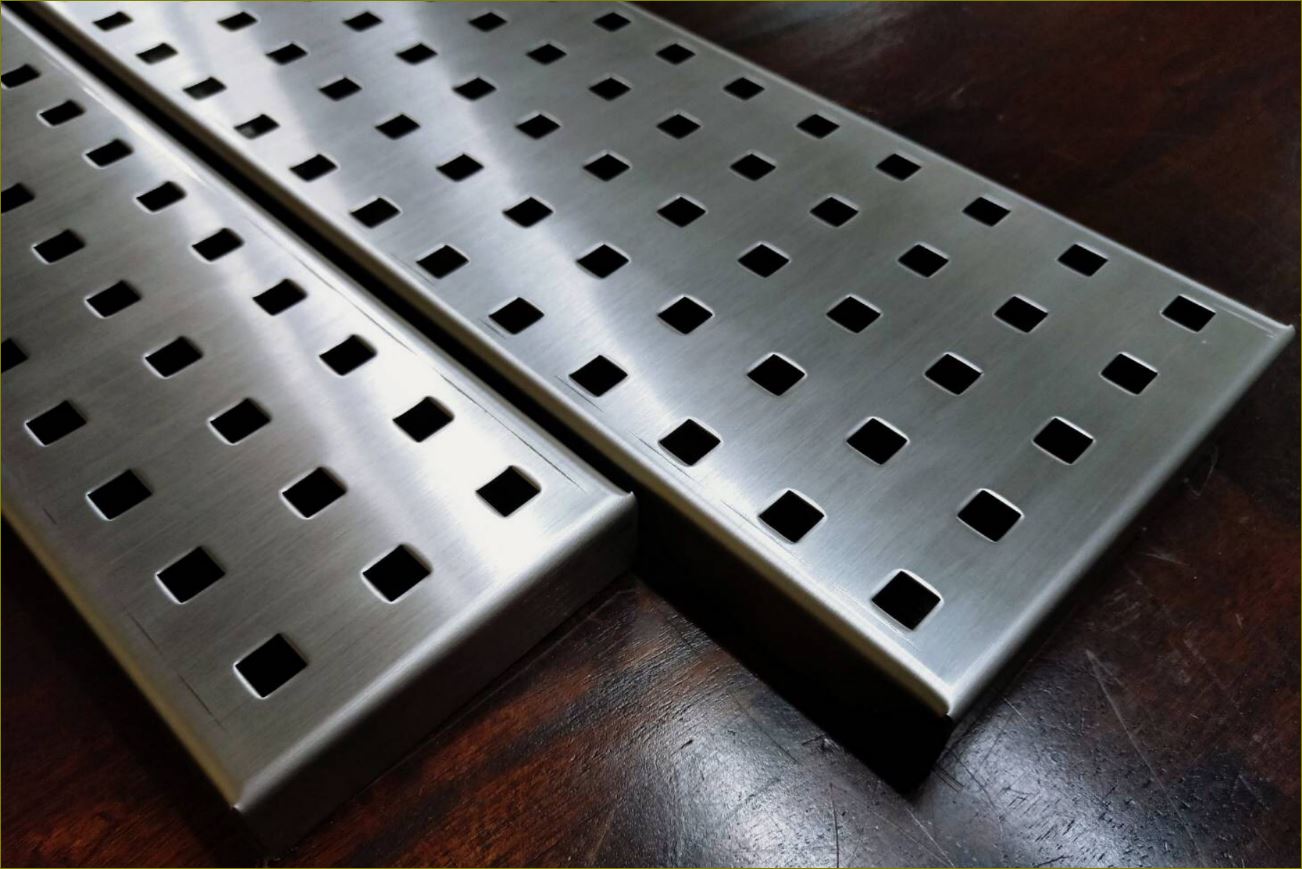

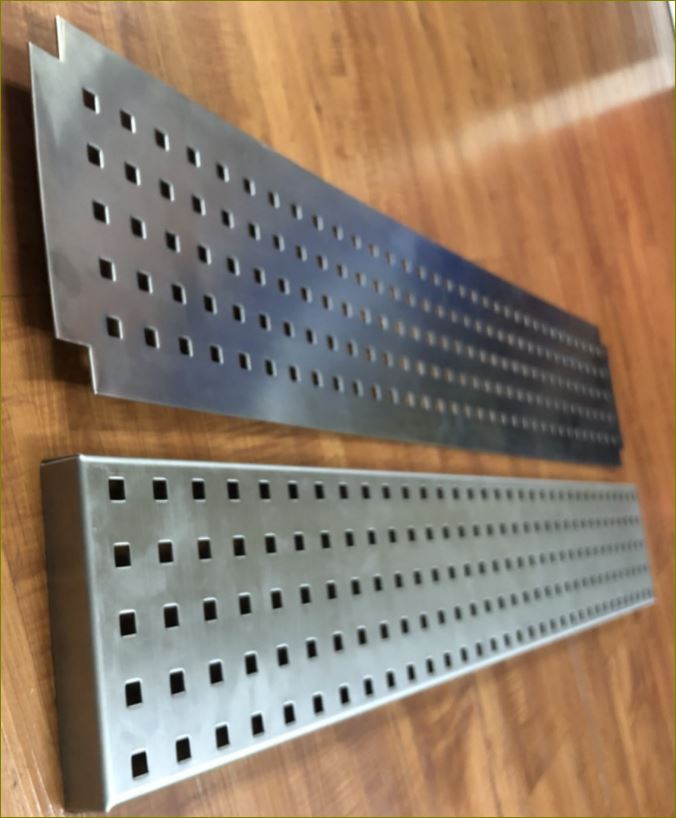

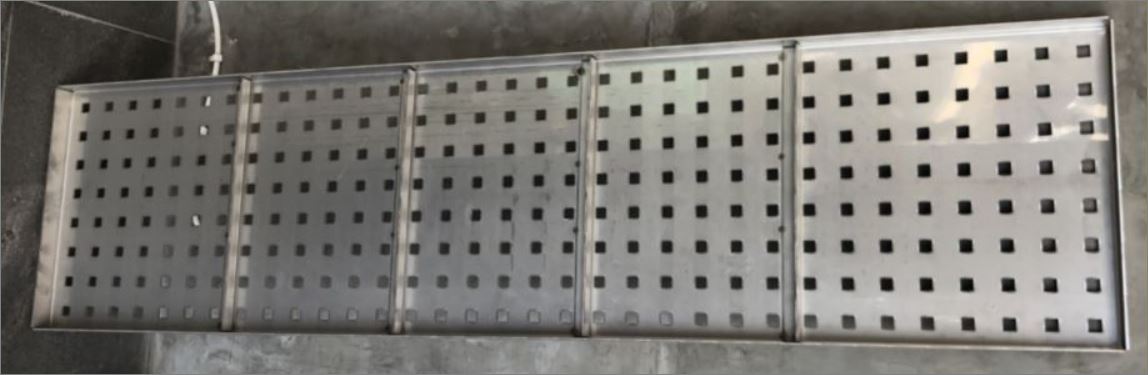

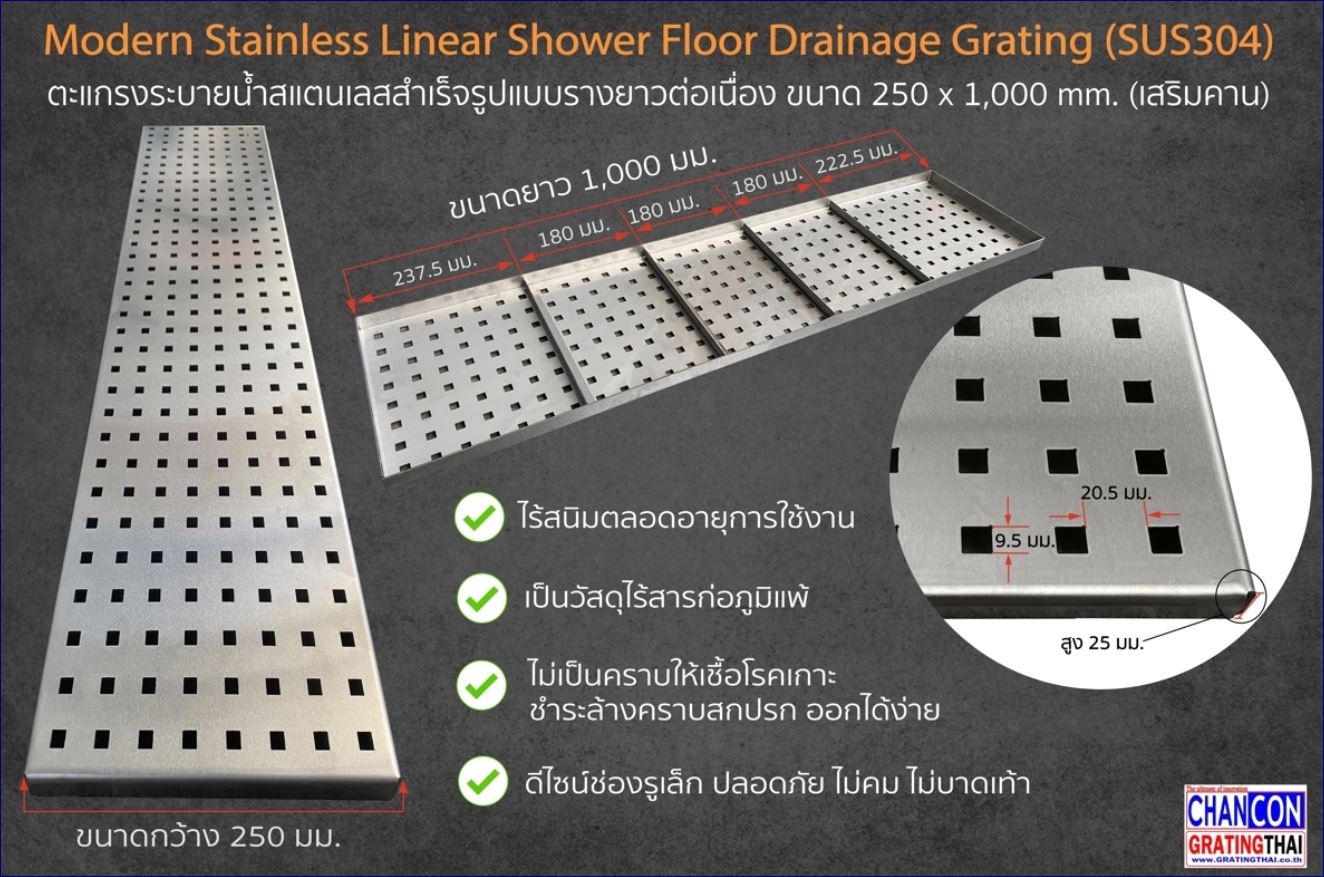

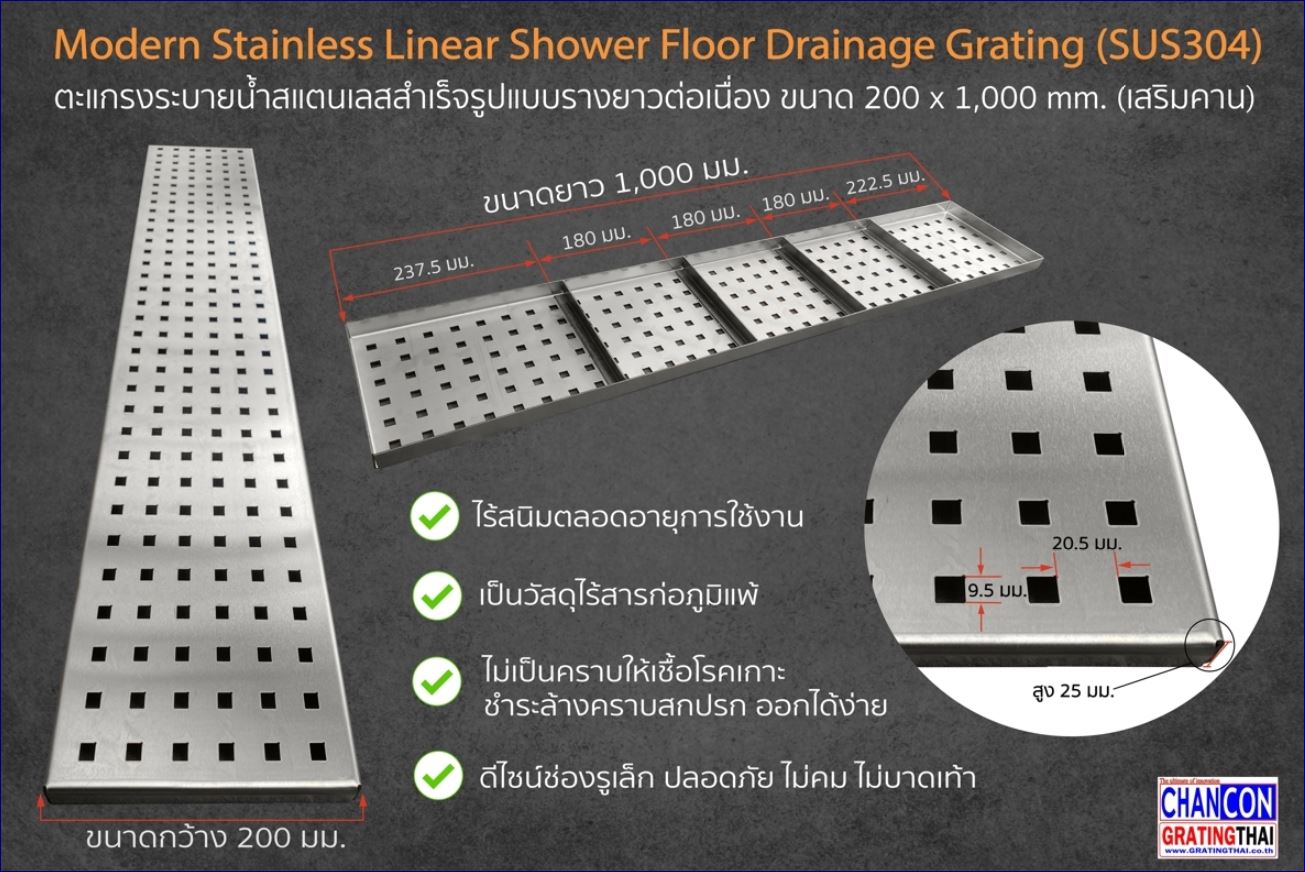

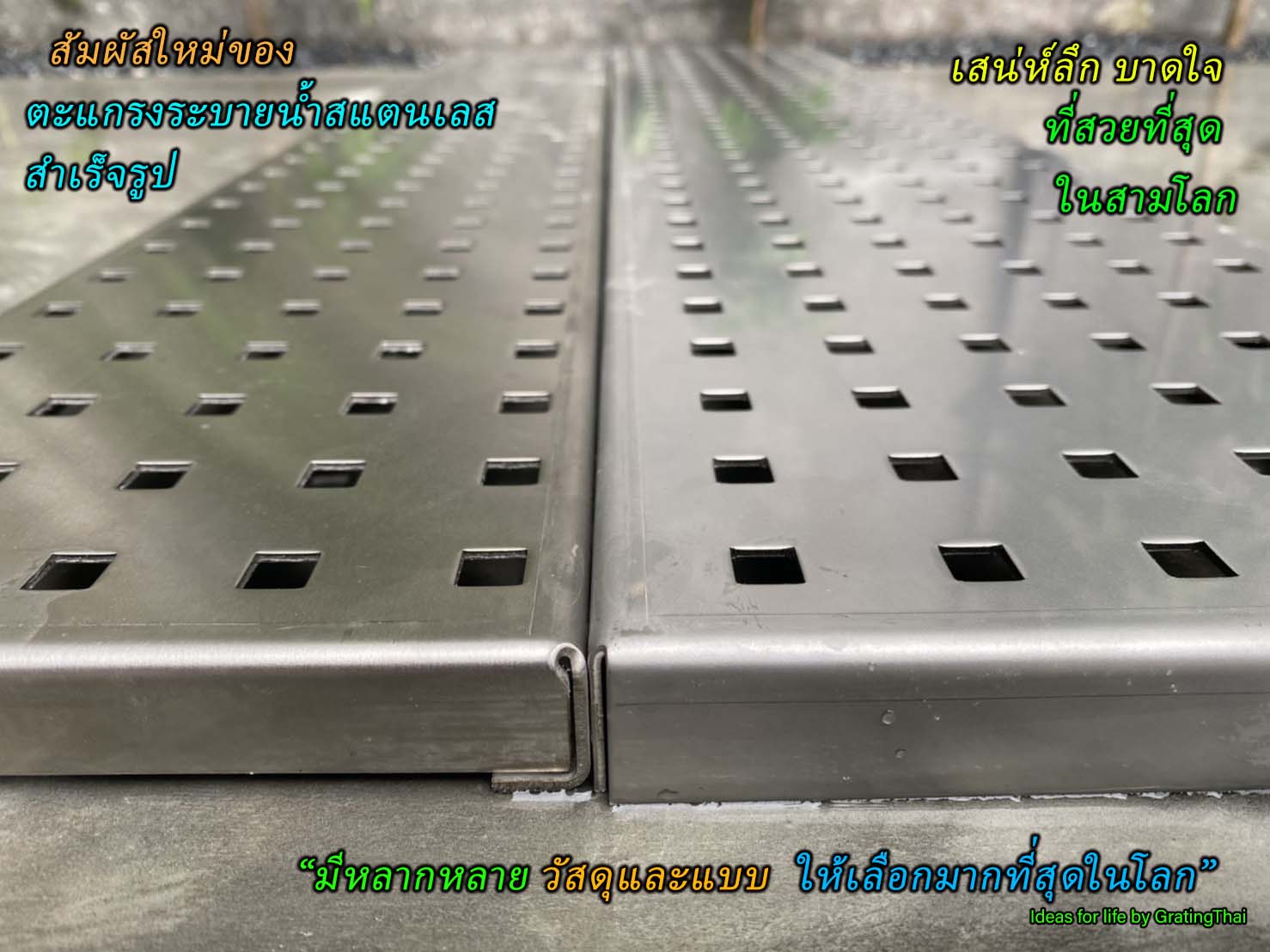

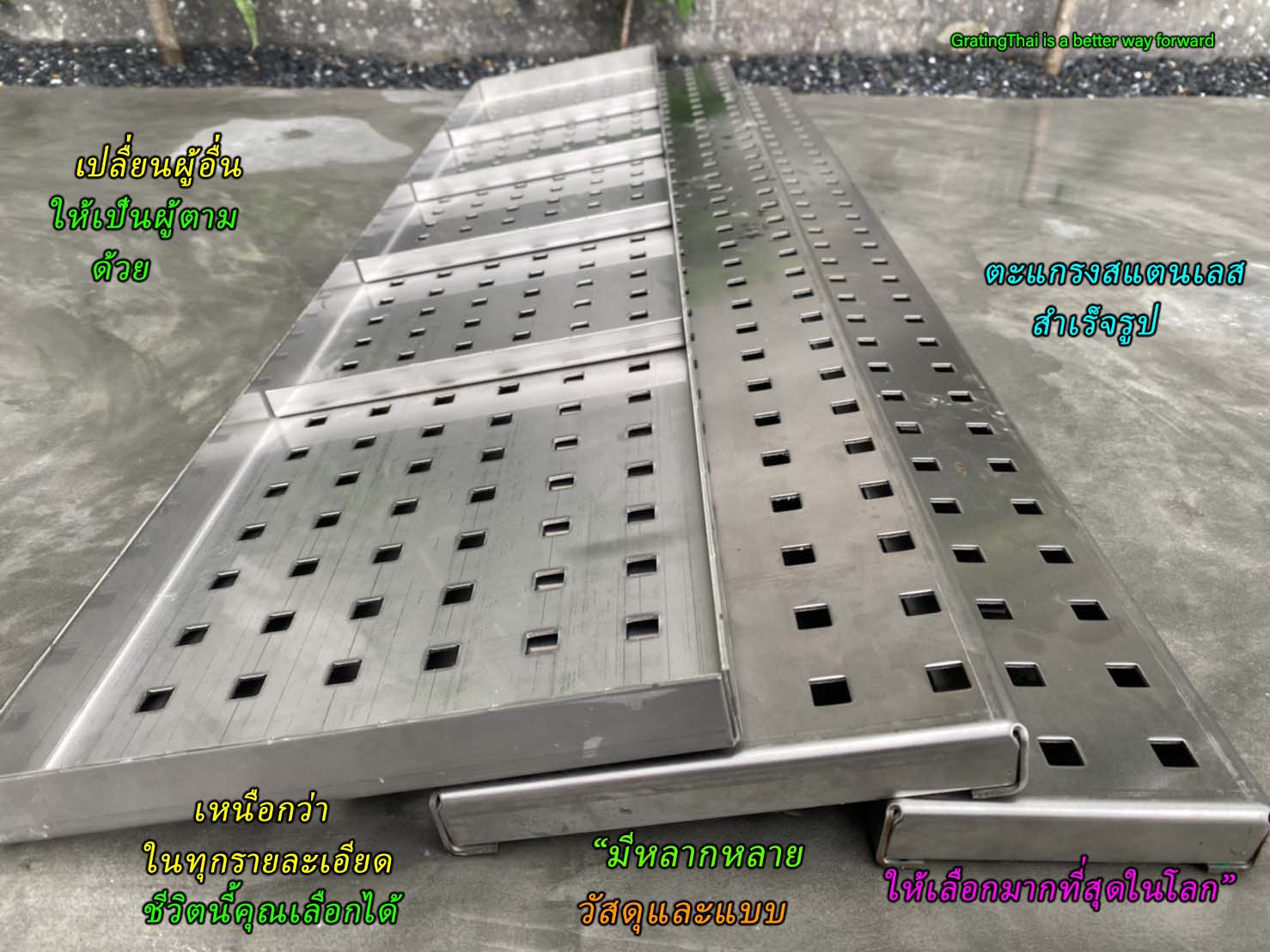

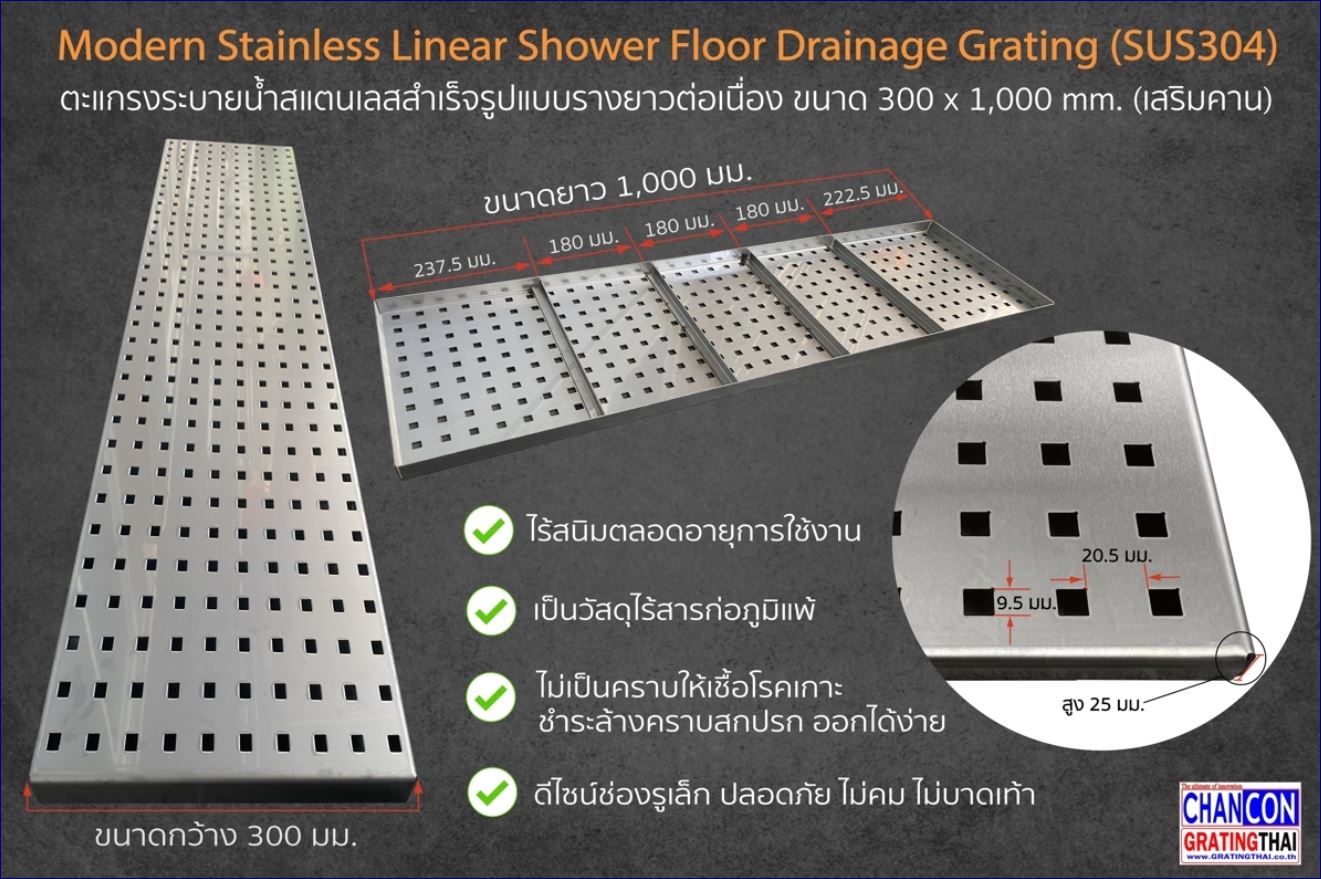

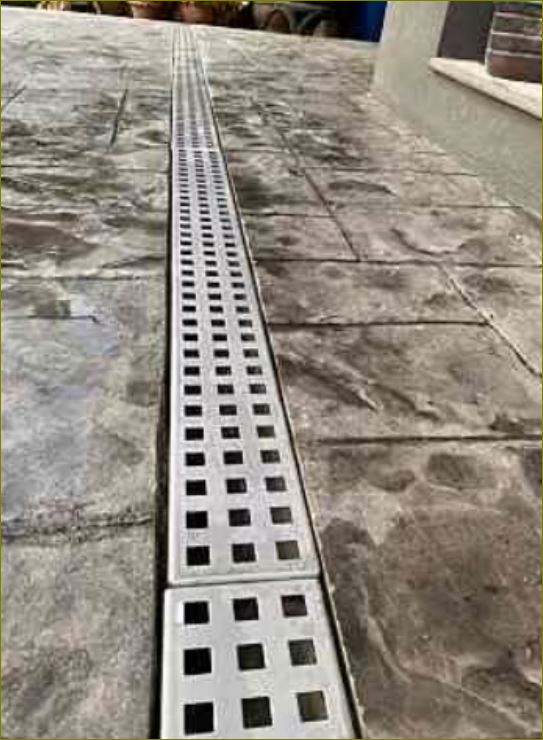

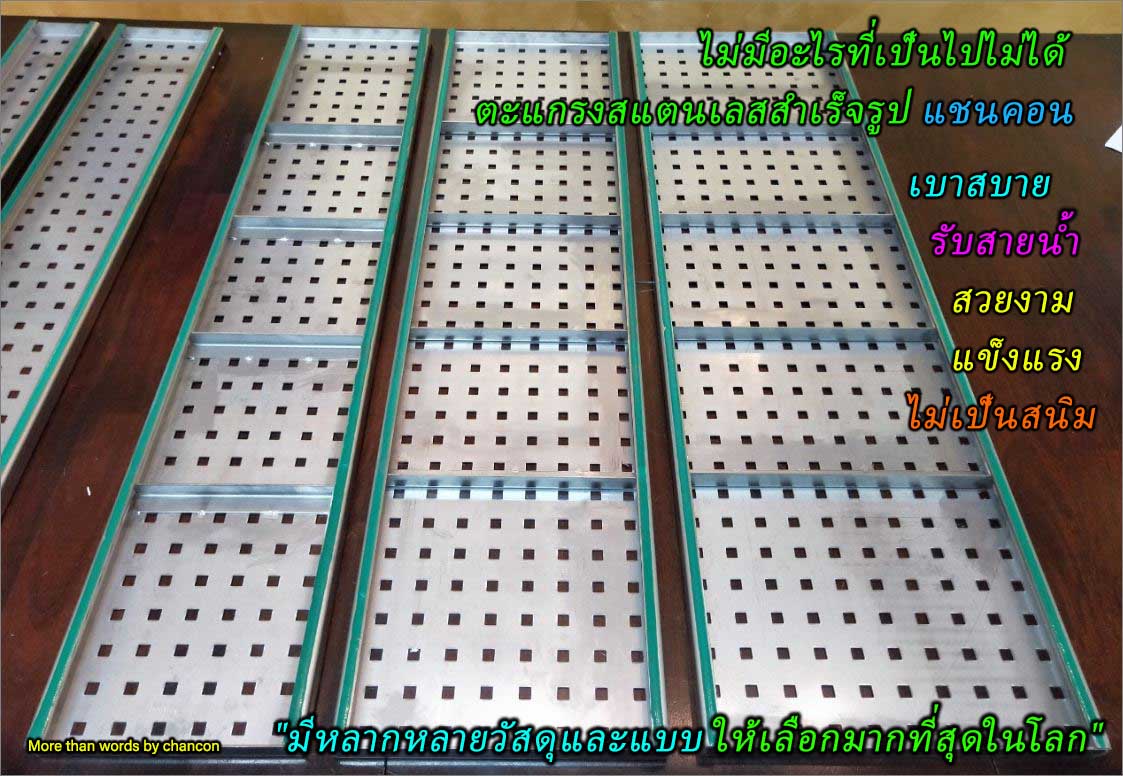

2. ตะแกรงเหล็กแผ่นปั๊มเจาะรูปแล้วพับขอบขึ้นรูป(เพอฟอเรตเกรตติ้ง Perforated Grating) สามารถเลือกวัสดุที่ใช้ในการผลิต เช่น เหล็กฉีก แผ่นเหล็ก อลูมิเนียม แสตนเลส แล้วนำมาเจาะรูในรูปแบบที่ต้องการ นำไปพับ จากนั้นเคลือบพ่นสี
3. Welded Steel Bar Grating for Trench Cover (without L-Angle prepared) ตะแกรงเหล็กระบายน้ำแบบมีปีกสองข้าง
4. High Adjust Welded Steel Bar Grating Design: การออกแบบเสริมความสูงของตะแกรงเหล็กให้เสมอกับพื้น


Welded Steel Bar Grating for Trench Cover (without L-Angle prepared) ตะแกรงเหล็กระบายน้ำแบบมีปีกสองข้าง (กรณีไม่ได้ทำบ่าเหล็กฉากรองรับ)
ในกรณีที่มีรางระบายน้ำเดิมอยู่แล้ว แต่ไม่ได้ออกแบบให้มีบ่ารองรับรูปตัวแอลไว้ ถ้าต้องทำตะแกรงระบายน้ำไปวางไว้ด้านบน จะทำให้พื้นไม่เสมอกัน และไม่ปลอดภัยจากการเคลื่อนตัวของตะแกรงที่อยู่ด้านบนได้ วิธีนี้จึงถือเป็นงานแก้ไข กรณีไม่มีการเตรียมบ่ารับ จะต้องทำปีกเป็นเหล็กแผ่นยื่นออกมาทั้งสองข้าง แม้จะทำให้ไม่แข็งแรงมาก ผิวสะดุดเล็กน้อย แต่ก็ทำให้แผ่นตะแกรงไม่เคลื่อนตัวหลุดไปมา ปลอดภัยและดูสวยงามกว่า
Steel Grating ตะแกรงเหล็ก
#เกรตติ้งตะแกรงเหล็ก #ตะแกรงระบายน้ำ #SteelGrating
High Adjust Welded Steel Bar Grating Design:
การออกแบบเสริมความสูงของตะแกรงเหล็กให้เสมอกับพื้น

กรณีบ่ารับตัวแอล ออกแบบไว้สูงกว่าความสูงตะแกรง ถ้าจะทำให้ตะแกรงสูงเสมอกับพื้นต้องปรับขนาดเหล็กให้สูงเท่ากันทั้งหมด ต้องใช้งบมากและอาจเกินความจำเป็นทั้งที่บริเวณนั้นไม่มีรถวิ่งผ่านด้านบน เพื่อประหยัดงบและทำให้ตะแกรงสามารถวางเสมอกับพื้นได้ เราเพียงแต่เสริมเฉพาะด้านข้างของตะแกรงให้พอดีกับบ่ารับ ตัวอย่างรูปการเสริมความสูงของตะแกรง เช่น เพิ่มความสูงจาก 25mm. เป็น 50mm.
Steel Grating ตะแกรงเหล็ก
#เกรตติ้งตะแกรงเหล็ก #ตะแกรงระบายน้ำ #SteelGrating





Applied Size Assembly of Steel Grating
การประยุกต์รวมความกว้างของแผ่นตะแกรงเหล็กมาตรฐาน ให้เข้ากับพื้นที่เฉพาะหน้างาน

#เกรตติ้งตะแกรงเหล็ก #ตะแกรงระบายน้ำ #SteelGrating อีกหนึ่งทางเลือกสำหรับลูกค้าที่ต้องการใช้ตะแกรงเหล็กนอกเหนือขนาดมาตรฐาน ที่ทางบริษัทฯ จัดจำหน่าย เราสามารถนำความกว้างของแผ่นมาตรฐานมาเชื่อมหรือวางติดกันเพื่อให้ได้เป็นขนาดใหม่ตามลักษณะงานของแต่ละพื้นที่ได้ทันที ตัวอย่างการนำมาใช้เป็นชานพักขั้นบันได แผ่นปูพื้นทางเดินยกระดับ ขนาดมาตรฐานที่นำมารวมกันสามารถรวมกันได้ตั้งแต่ 2 3 4 5 .. แผ่น โดยรวมจากขนาดหน้ากว้างที่ต่างกันเข้าด้วยกัน เพื่อให้ได้เป็นขนาดใหม่ๆ ดังนี้ 1pcs:25/30cm.|| 2pcs:50/55/60cm.|| 3pcs:75/80/85/90cm.|| 4pcs:100/105/110/115/120 cm.
Steel Grating ตะแกรงเหล็ก

ข้อดีการประยุกต์รวมความกว้างของแผ่นตะแกรงเหล็กมาตรฐาน ให้เข้ากับพื้นที่เฉพาะหน้างาน #เกรตติ้งตะแกรงเหล็ก #ตะแกรงระบายน้ำ #SteelGrating
1. ประหยัดเวลา สามารถสังซื้อและรับสินค้าได้ทันที เพราะมีสต็อกมากกว่า 5,000 ชิ้น พร้อมส่ง โดยไม่ต้องรอขั้นตอนการสั่งผลิต ที่โดยทั่วไปต้องใช้เวลาทั้งเชื่อมและชุบทนสนิมกว่า 15-30 วัน
2. ราคาถูกกว่าสั่งผลิต เพราะประหยัดต้นทุน ในการสั่งผลิตตามขนาดที่ลูกค้าต้องการ อาจต้องคำนวณราคาวัตถุดิบใหม่ เพิ่มขั้นตอนการเชื่อมและส่งไปชุบกันสนิม
3. ได้รับสินค้าที่มีคุณภาพสูง เพราะกระบวนการผลิตที่ได้มาตรฐาน เป็นงานเชือมแบบ Robot ทำให้สินค้าทุกชิ้นมีขนาดเท่ากัน รอยเชื่อมและชุบหลอมเป็นเนื้อเดียวกันทุกด้าน
4. สินค้าเป็นขนาดมาตรฐาน ลูกค้า สามารถกำหนดขนาดรางได้ทันทีโดยไม่ตอ้งคำนวณรายละเอียดเพิมเติม เพียงแต่ต้องแต้มรอยเชื่อมด้วยสีชุบทนสนิมอีกครั้งหลังรวมกัน
5. เคลือบผิวด้วยวิธีการชุบสังกะสีแบบ Hot dip Galvanizing ความหนาไม่น้อยกว่า 75 ไมครอน ตามมาตรฐาน ASTM A123, ASTM B6 (ไม่ใช่ใช้สีกันสนิมพ่น/ทา เหมือนร้านทำเหล็กดัดทั่วไป ซึ่งทำให้เหล็กผุกร่อนง่ายกว่างาน ชุบHDG)
Steel Grating ตะแกรงเหล็ก
Steel Grating ตะแกรงเหล็ก
#เกรตติ้งตะแกรงเหล็ก #ตะแกรงระบายน้ำ #SteelGrating

มาตรฐานตะแกรงเหล็กแผ่นเชื่อมชุบกันสนิมของบริษัทแชนคอน Welded Steel Bar Grating Standard Features

1. มีตะแกรงระบายน้ำสำเร็จรูปทุกประเภท #เกรตติ้งตะแกรงเหล็ก #ตะแกรงระบายน้ำ #SteelGrating เราเป็นบริษัทผู้ผลิตที่มีความเชี่ยวชาญเฉพาะงานตะแกรงระบายน้ำมาตรฐาน ประกอบไปด้วย เหล็กบันไดกันลื่น ราวกันตก ตะแกรงระบายน้ำ ตะแกรงทางเดิน ฝาท่อระบายน้ำ
2. #ตะแกรงเกรตติ้ง #ตะแกรงเหล็ก #ตะแกรงระบายน้ำ #SteelGrating คัดเลือกวัสดุคุณภาพ ผลิตจากวัสดุเหล็กกล้ามาตรฐาน มอก. ตัดเหล็กและประกอบเป็นตะแกรงด้วยเครื่องจักรที่ทันสมัย และทีมงานช่างผู้ผลิตตะแกรงเหล็กมืออาชีพกว่า 20 ปี
3. ตะแกรงเหล็กแผ่นสำเร็จรูปของบริษัทแชนคอน ใช้เหล็กบิดเกลียว twist rod กันลื่น เชื่อมเป็นเนื้อเดียวกันกับเหล็กแผ่น Flat bar เชื่อมด้วยระบบ CO2/MIG ซึ่งเป็นการเชื่อมด้วยไฟฟ้าทำให้เนื้อเหล็กหลอมละลายเป็นเนื้อเดียวกัน โปรดตรวจสอบงานเชื่อมเปรียบเทียบกับการใช้แรงงานคนเชื่อม รับประกันงานคุณภาพความแข็งแรงที่ลูกค้าต้องพิสูจน์ก่อนตัดสินใจ โดยพิจารณาจาก ขนาดช่องรูเล็กได้มาตราฐานเหมือนกัน รอยเชื่อมหลอมเป็นเนื้อเดียวทุกด้าน งานชุบซิงค์หนากว่า 75 ไมครอนได้ตามมาตรฐาน ทำให้แข็งแรงและทนทานต่อการสึกกร่อนได้นานกว่า
Steel Grating ตะแกรงเหล็ก Steel Grating ตะแกรงเหล็ก
#เกรตติ้งตะแกรงเหล็ก #ตะแกรงระบายน้ำ #SteelGrating



4. ระบบเชื่อมด้วยเครื่องอัตโนมัตจนทำให้รอยเชื่อมหลอมเป็นเนื้อเดียวกัน แข็งแรงกว่า โดยเชื่อมด้วยระบบ CO2/MIG ซึ่งเป็นการเชื่อมด้วยไฟฟ้าทำให้เนื้อเหล็กหลอมละลายเป็นเนื้อเดียวกัน ตะแกรงเหล็กส่วนที่เป็นรอยเชื่อมจะเรียบเนียนสวยงาม และยึดติดแข็งแรงทนทานกว่าร้านเชื่อมเหล็กทั่วไป
5. ออกแบบให้การวางแท่งเหล็กและโครงตะแกรงได้ระยะที่เหมาะสมที่สุด โดยใช้วัสดุน้อยชิ้นและน้ำหนักเบา ขณะที่ยังสามารถรับแรงได้สูงสุด จึงทำให้แน่ใจได้ว่าทั้งรอยเชื่อมและโครงสร้างแข็งแรงสม่ำเสมอ
6. เคลือบผิวด้วยวิธีการชุบสังกะสีแบบ Hot dip Galvanizing ความหนาไม่น้อยกว่า 75 ไมครอน ตามมาตรฐาน ASTM A123, ASTM B6 (ไม่ใช่ใช้สีกันสนิมพ่น/ทา เหมือนร้านทำเหล็กดัดทั่วไป ซึ่งทำให้เหล็กผุกร่อนง่ายกว่างาน ชุบHDG)
7. ตะแกรงระบายน้ำขนาด 25x100ซม. และ 30x100ซม. ถือเป็นขนาดมาตรฐาน ที่ทางบริษัทฯมีสต๊อคพร้อมให้ลูกค้ารับสินค้าได้ทันทีโดยไม่ต้องรอผลิต นอกเหนือจากตะแกรงเหล็กเชื่อมชุบกันสนิม Hot Dip Galvanized Steel Grating ลูกค้ายังสามารถเลือกประเภทวัสดุของตะแกรงระบายน้ำได้อีกหลากหลายแบบ ขึ้นอยู่กับลักษณะการใช้งานในแต่ละพื้นที่ เช่น ตะแกรงน้ำล้นรอบขอบสระว่ายน้ำ ABS Overflow Swimming Grating, ตะแกรงพลาสติคพีพีชนิดแข็งเหนียวพิเศษ PP Polypropylene Grating และ ตะแกรงไฟเบอร์กล๊าส FRP FibreGlass Grating เราเป็นบริษัทผู้ผลิตที่มีความเชี่ยวชาญเฉพาะงานตะแกรงระบายน้ำมาตรฐานสำเร็จรูปทุกประเภท ประกอบไปด้วย เหล็กบันไดกันลื่น ราวกันตก ตะแกรงระบายน้ำ ตะแกรงทางเดิน ฝาท่อระบายน้ำ เหมาะสำหรับห้องครัว โรงอาหาร โรงงาน ห้างสรรพสินค้า ตลาดสด สระว่ายน้ำ บ่อเลี้ยงปลา ทางเดินยกระดับในสนาม ฯลฯ

Steel Grating ตะแกรงเหล็ก
Steel Grating ตะแกรงเหล็ก #ตะแกรงเกรตติ้ง #ตะแกรงเหล็ก #ตะแกรงระบายน้ำ #SteelGrating

มีสต๊อคพร้อมส่ง กระบวนการผลิตตามมาตรฐาน โดยใช้เหล็กบิดเกลียว twist rod เชื่อมเป็นเนื้อเดียวกันกับเหล็กแผ่น Flat bar ด้วยระบบ Electric Resistance Welding (ERW) เป็นวิธีการเชื่อมโดยอาศัยแรงอัด (pressing) เหล็กบิดเกลียวเข้ากับเหล็กแบน (Flat Bar) แล้วทำการผ่านกระแสไฟฟ้าตกคร่อมระหว่างเหล็กบิดเกลียวและเหล็กแบน ความต้านทานต่อกระแสไฟฟ้าจะทำให้ขอบของเหล็กร้อนแดงที่อุณหภูมิระหว่าง 1200 C ถึง 1400C (2200F ถึง 2600F) โดยไม่มีการอาร์ค (arc) ทำให้เนื้อเหล็กหลอมละลายเป็นเนื้อเดียวกัน แล้วจึงนำมาผลิตเป็นชิ้นงานขนาดตามที่ลูกค้าต้องการ




วิธีการป้องกันสนิม ตะแกรงเหล็กชุบกัลวาไนซ์
ตะแกรงเหล็กชุบกัลวาไนซ์ หรือตะแกรงเหล็กชุบสังกะสี มีจุดประสงค์เพื่อป้องกันตะแกรงเหล็กจากการเกิดสนิม ป้องกันการกัดกร่อน ยืดอายุการใช้งานของตะแกรงเหล็ก วิธีการชุบมีหลายแบบ ในประเทศไทยการชุบกัลวาไนซ์ที่นิยมมี 2 แบบ คือ
1.Hot dipped Galvanized หรือการชุบสังกะสีแบบจุ่มร้อน คือการจุ่มเหล็กลงในบ่อสังกะสีหลอมเหลว การชุบแบบนี้เหมาะสำหรับงานที่ต้องการความทนทานสูง งานภายนอก งานที่อยู่สภาพแวดล้อมรุนแรง สภาวะกรดด่าง มีความหนาในการชุบ 65-300 ไมครอน
2.Electro plated Galvanized หรือการชุบซิงค์ คือการชุบสังกะสีด้วยไฟฟ้า การชุบแบบนี้เหมาะกับการใช้งานในร่ม หรือองค์ประกอบที่ไม่สัมผัสสภาวะแวดล้อมรุนแรงมาก มีความหนาในการชุบ 5-10 ไมครอน


การเลือกที่จะชุบกัลวาไนซ์แบบไหน ควรเลือกให้เหมาะกับการใช้งาน
มีสิ่งที่ต้องพิจารณาดังนี้
1.สภาพแวดล้อม อยู่ภายในอาคารหรือภายนอกอาคาร ติดทะเลหรือไม่ หรืออยู่ในโรงงานที่มีสภาวะกรดด่าง ถ้าอยู่ในสภาพแวดล้อมรุนแรงควรใช้ Hot dipped Galvanized เพราะทนทานกว่า ยืดอายุการใช้งานได้นานกว่า
2.ข้อกำหนดของผู้ออกแบบ (Specification) ควรตรวจสอบข้อกำหนดของผู้ออกแบบก่อนตัดสินใจเลือกวิธีการชุบกัลวาไนซ์ ว่าเป็นแบบใด ความหนาการชุบเท่าไหร่ ถ้าข้อมูลไม่ละเอียด ควรสอบถามผู้ออกแบบก่อนตัดสินใจเลือกวิธีการชุบ
3.ขนาดของชิ้นงาน ควรตรวจสอบกับโรงงานชุบกัลวาไนซ์ว่าสามารถชุบชิ้นงานขนาดใหญ่แค่ไหน เพราะแต่ละโรงงานชุบ มีขนาดบ่อชุบที่แตกต่างกัน ควรตรวจก่อนที่จะส่งไปชุบ
ข้อควรระวัง ถ้าต้องประกอบชิ้นงานด้วยการเชื่อม ควรประกอบชิ้นงานให้เสร็จเรียบร้อยก่อนนำไปชุบ เนื่องจากการเชื่อมงานจะทำให้ผิวงานที่ชุบมาแล้วไหม้เป็นจุดดำ และอาจเป็นสาเหตุของการเกิดสนิทได้ แต่ถ้าจำเป็นต้องชุบกัลวาไนซ์ชิ้นงานก่อนการประกอบและนำไปติดตั้งแนะนำให้ใช้สีซิงค์กันสนิททาบริเวณจุดที่เชื่อมงานและเกิดจุดที่เกิดรอยดำเพื่อปกปิด และยังให้สีดูกลมกลืนกันรวมทั้งป้องกันการเกิดสนิทได้อีกด้วย

#เกรตติ้งตะแกรงเหล็กไฟเบอร์กล๊าสพลาสติกระบายน้ำล้นรอบขอบสระว่ายน้ำสำเร็จรูป, #ฝาปิดบ่อพักเหล็กหล่อครอบท่อระบายน้ำทิ้ง, #FRP-FIBERGLASS STEEL Plastic GRATING, #Ductile-Cast-Iron MANHOLE COVER, #Swimming Overflow Drainage Gully Gutter Grating, #Saddle Clip Clamp Lock Fastener, # Egg Crate Grille Diffuser Divider Lighting Aquarium Panel, #Tree Guard Safety Grating, #ตะแกรงดักเศษอาหารขยะฝังในคันหินคสล.ข้างฟุตบาท, #กรอบตะแกรงปกป้องรอบโคนต้นไม้ แผ่นปูพื้นทางเดินยกระดับ, #แผงระแนงบังตาหน้ากากตึกตะแกรงกั้นช่องแสงบังไฟ, #แผ่นปิดจมูกขอบมุมคิ้วแผงครอบบันไดกันลื่น, #ตัวอุปกรณ์คลิปล็อคยึดแผ่นตะแกรง



Galvanized Welded Steel Bar Grating #ตะแกรงเกรตติ้ง #ตะแกรงเหล็ก #ตะแกรงระบายน้ำ #SteelGrating #PlasticGrating is an ideal product for wet, slippery situation where corrosion resistance is vital. The mild steel gratings are hot dipped galvanized in the galvanizing bath. The purity of the zinc used for hot dipped galvanizing shall be 99.95 % pure. The galvanized coating shall be as per IS-3202/IS–4759 / IS–2629/IS – 2633/IS–6745,ASTM –A -123 or equivalent to international standards. The appearance of surface is plain or serrated Galvanized steel grating is widely used in most general industrial plants as well as commercial buildings, it has wide applications as walkways, platforms, safety barriers, drainage covers and ventilation grates. It is also ideal for use as mezzanine decking since it supports the same loads as comparable solid flooring. More than that, its cost saving openness maximizes the circulation of air, light, heat, water and sound, while promoting cleanliness. Material: carbon steel Surface treatment: hot-dipped galvanized, Available in light duty and heavy duty, Available in welded, press-locked, swaged lock or flush mount construction STeel Grating Features: * Can be purchased in stock sizes or custom fabricated to meet the project specifications. * Excellent load bearing capabilities * Ventilation of air, light, sound * Don’t collect Liquid and debris * Long service life * Wide range of open areas * Galvanized steel grating has an unmatched surface. It is also a permanent replacement for slippery serrated and plain grating. * It's available in many different styles and spacing options to meet a variety of needs and applications. * Anti-theft design: the cover and the frame is joint with hinge offering security, safety and open convenience. * High strength: the strength and the toughness are much higher than cast iron. It can be used for terminals, airport, other large-span and heavy loading condition.
Galvanized Steel Grating Product Applications: # Anti slip bridge decking # Bridge walkway # Drainage systems # Fire truck platforms # Mass transit platforms # Marine and ship decks # Mezzanines # Non-slip walkways # Non-skid pit covers # Slip resistant platforms # General Industries # Truck platforms # Vault covers # Wet Decks # Wastewater treatment plant grating # Stair treads #ตะแกรงเกรตติ้ง #ตะแกรงเหล็ก #ตะแกรงระบายน้ำ #SteelGrating #PlasticGrating



Welded Steel Bar gratings HotDipGalvanized and Grating Saddle Clip Lock Clamp Fastener Fastenal | ตัวคลิปล็อคแผ่นตะแกรงเหล็ก : can be installed in two methods:* Welding is advisable for permanent use free of removing/dismantling. Bar Grating will be welded to the supporting frame (angle steel, I steel or other structural steel) at each corner. Fillet weld is required when weld length more than 20mm and height more than 3mm. Installation Clips will not destroy the zinc coating and be easy to remove. Each panel requires at least four installation clips. For the larger panels preferably some more clips are needed to fix to the proper support frame.
A grating is any regularly spaced collection of essentially identical, parallel, elongated elements. Gratings usually consist of a single set of elongated elements, but can consist of two sets, in which case the second set is usually perpendicular to the first When the two sets are perpendicular, this is also known as a grid or a mesh.
A grating covering a drain can be a collection of iron bars (the identical, elongated elements) held together (to ensure the bars are parallel and regularly spaced) by a lighter iron frame. Gratings over drains and air vents are used as filters, to block movement of large particles (such as leaves) and to allow movement of small particles (such as water or air).
Anti-slip steel grating is a type of bar grating. Steel bar grating is manufactured in a variety of methods. Welded bar grating consists of load bars electrically fuse welded to cross bars. Pressure-locked bar grating, or swaged grating, is where steel rods are forced through and locked in load bars. Riveted bar grating is where the load bars are riveted to the cross bars. There are wide varieties of trade names for each type manufactured.

Perforated sheet metal types:
Diamond-shaped serrated perforated sheet metal. Examples of trade names are Grip Strut, Diamond Grip, Ry, Diamond, Grip Span, Deck Span, Grip Track.
Round hole perforated sheet metal. Examples of trade names are Perf-o-grip, Safety-grip, Shur Grip, Ry-Grip, Open Grip and Grate Lock.
Raised dimple perforated sheet metal. Examples of trade names are Traction Tread, Safety Tread, Shur Step, Ry-Tread and Tread Grip.

The excellent self-cleaning characteristics of plain surface grating make it suitable for the majority of applications. In the presence of fluids or materials that could cause the top surface of the grating to become wet or slippery, specification of the optional serrated surface should be considered. When serrated grating is specified, the bearing bar depth must be 1/4 inch greater than the sizes shown on the load tables to provide the equivalent strength of non-serrated gratings. #ตะแกรงเกรตติ้ง #ตะแกรงเหล็ก #ตะแกรงระบายน้ำ #SteelGrating #PlasticGrating

Metal Bar Grating is the workhorse of the industrial flooring market and has served industry for decades.Strong and durable with an exceptional strength-to-weight ratio, metal bar grating can be easily fabricated to nearly any configuration.The high percentage of open area makes bar grating practically maintenance-free and all products are fully recyclable.

Bar grating is designed for many applications. Bar grating is a strong choice for projects ranging from trenches and stair treads to decking and steel flooring. Used as metal grates, bar grating covers open areas in flooring that require light, liquid, air, heat and sound to pass between flooring levels. Meanwhile, many industrial companies put our bar grating to use as floor grating for these reasons and more. For instance, our serrated carbon steel bar grating provides extra grip when walking, and our Titeweld? bar grating makes it possible for maximum "roll-a-bility" when a wheelchair, hand truck, cart or vehicle is in use. At Direct Metals, our aluminum grating and various types of steel grating make up our bar grating product line. What is the difference aluminum and steel grating? Take a look at the metal grating information below!
Aluminum Bar Grating is a good choice when a lightweight, corrosion resistant material is desired. Choose from many options such as flush top, rectangular bar, plank, & I-bar. Aluminum grating is available in the swage locked, pressure locked (dove tail) and riveted design. #ตะแกรงเกรตติ้ง #ตะแกรงเหล็ก #ตะแกรงระบายน้ำ #SteelGrating #PlasticGrating

Carbon Steel Bar Grating is a nice choice when your project requires a strong material and you are not going to expose the grating to an expressly corrosive environment. Choose from plain or serrated surfaces, galvanized, standard black, bare steel or painted and light or heavy duty grating.
Stainless Steel Bar Grating provides a superior corrosive & oxidation resistant material in a material stronger than aluminum.
Steel Bar Grating is our super narrow welded grating ideal for those very tight spacing requirements when you need maximum "roll-a-bility."
Stair Tread Bar Grating is typically offered in a welded construction and is made with a nosing that is welded to the leading edge of the tread.
Architectural Bar Grating is designed for industrial and architectural applications. It is a strong choice for projects ranging from sunshades, fencing, building facades, walkways, ornamental grilles or any visually attractive project.
Anchoring Devices attach bar grating to its supports. We offer saddle clips, anchor blocks, plank clips, countersunk lands, grating clamps, Z clips, and plank lugs. Many are available in aluminum, stainless steel and galvanized steel.

Steel bar grating production type

#ตะแกรงเกรตติ้ง #ตะแกรงเหล็ก #ตะแกรงระบายน้ำ #SteelGrating #PlasticGrating is manufactured from ASTM mild carbon steel and is available in three distinct products: type "W" welded bar grating, type "DT" dovetail pressure locked grating, and type "SL" swage locked grating. All three products are available with bearing bar spacing ranging on center and cross bars at either on center. Each product has a standard plain surface or may be specified with optional serrated or Algrip surfaces. Finish options include bare steel, painted, hot dip galvanized, or specialty coatings. The steel bar grating load tables provide detailed specification information related to these products.

Type "W" Welded Steel Grating Our most economical steel grating products, type "W" welded steel gratings are manufactured by forge welding rectangular bearing bars and drawn cross bars. This welding process provides a positive fused connection providing years of service under the most demanding conditions. type "W" steel grating is our most popular product and is recommended for nearly all industrial flooring applications. With nearly 80% open area, type "W" allows for the easy passage of dirt, debris, snow, and liquids and is essentially self-cleaning. Type "W" gratings are available in close mesh, ADA conforming spacings which are commonly used in public areas. When specifying type "W" for ADA applications, thick bearing bars must be specified.

Dovetail Steel Grating Type “DT” Dovetail Pressure Locked Steel Grating Type "DT" steel gratings have deep rectangular cross bars and are manufactured by inserting pre-punched bearing bars and cross bars into an "egg-crate" configuration and deforming the cross bars under intense hydraulic pressure. The deep cross bars on type "DT" gratings make them popular for architectural applications such as sun shades and infill panels with the deeper cross bar serving as a distinct architectural accent. #ตะแกรงเกรตติ้ง #ตะแกรงเหล็ก #ตะแกรงระบายน้ำ #SteelGrating #PlasticGrating

Swaged Intersection Grating Type "SL" Swage Locked Steel Grating Type "SL" steel gratings are manufactured by inserting hollow tube cross bars into pre-punched holes in the bearing bars. The cross bars are then swaged forming a positive mechanical connection. The cross bars are recessed below the top surface of the bearing bars providing a uniform and attractive architectural appearance. Swage locking is a particularly efficient process for the production of close mesh gratings. Type "SL" thick bearing bars provides clear opening between the bearing bars. This narrow opening is often preferred in public areas where concerns of drainage and the presence of high heeled shoes converge.

Expanded Metal Grating and Mesh: Expanded metal grating or expanded metal mesh is the most practical and economical way to assure strength, safety, and a non-skid surface. Expanded metal grating is ideal for use on plant runways, working platforms, and catwalks, as it is easily cut into irregular shapes and can be installed quickly by welding or bolting. Wire mesh, also called wire cloth or wire fabric, is a versatile metal product that can be effectively used in countless applications throughout the world. From industrial to commercial uses, wire mesh is a common metal product used every day. Aluminum mesh, copper mesh and brass mesh are among the list of wire mesh material types that also include bronze, mild steel, pre-galvanized steel and stainless steel.


Specification of Heavy Duty Steel Grating: #ตะแกรงเกรตติ้ง #ตะแกรงเหล็ก #ตะแกรงระบายน้ำ

1. The shape of bearing bar: Plain type (may be omitted in the symbol of steel grating), Serrated type and I-Shape type
2. Bearing bar pitches can be made to order, of which 30mm & 40mmare recommended.
3. Cross bar pitches can be 100mm are recommended.
4. Surface treatment: Hot-dip galvanizing, paint or other anti-corrosive coatings are available, of which hot-dip galvanizing is generally recommended.
5. Material: ASTM A36/SS235JR/SS400/Q235B
6. Tolerance The allowed deviation of length is +0/-5mm, while the allowed deviation of width is +/-5 mm. The non-perpendicularity of bearing bar is allowed no more than 10% of width of bearing bar. Cross bar surface should not surpass bearing bar surface 1mm, beginning & end of cross bar should not surpass the end surfaces of two sides of grating 2mm.

#ตะแกรงเกรตติ้ง #ตะแกรงเหล็ก #ตะแกรงระบายน้ำ #SteelGrating #PlasticGrating Our Architectural Metal Products can be used in various applications from industrial to architectural usages. Choose from our architectural patterns in wire mesh, perforated, expanded or grating.

WIRE MESH Wire products are versatile, economical and lightweight. They can even be adapted for use in just about any industrial or architectural project. Materials include: carbon steel, stainless steel, galvanized steel and custom alloys. Wire mesh comes in many architectural patterns to suit your specific project. Choose from mixed alloy patterns, spiral-patterned mesh, opaque to high open area mesh and custom mesh patterns. Wire mesh is available in square, flat and round wires - and in the flexible & multifunctional cable mesh.

PERFORATED METAL Perforated metal is extremely versatile and lightweight and comes in round, square, slotted and decorative perforations. Some architectural applications include sunscreens, ceiling panels, exterior cladding or any application requiring an aesthetically appealing look.

EXPANDED METAL Expanded Metal is extremely economical. It can even be adapted for use in just about any architectural metal project. You will find a wide number of styles and materials to choose from. Available in flattened or standard.

BAR GRATING Bar grating is designed for industrial and architectural applications. It is a strong choice for projects ranging from sunshades, fencing, building facades, walkways, ornamental grilles or any visually attractive project.
Another architectural bar grating application includes steel grates, which are an integral part of the interior of industrial plants and the exterior landscape all around us. Also known as metal grates, steel grates permit the passage of air, light, heat and liquid and therefore are useful in screening out unwanted elements and debris in various settings. Driveway drains, stormwater drains, trench drains and floor drains are typically fit with steel grates. Steel grates are also functional for industrial decks and flooring in chemical plants, food processing facilities, and oil and gas refineries. In addition, pedestrians rely on steel grates in public walkways, and near fountains and trees.

Wire mesh , also called wire cloth or wire fabric, is a versatile metal product that can be effectively used in countless applications throughout the world. From industrial to commercial uses, wire mesh is a common metal product used every day. Aluminum mesh, copper mesh and brass mesh are among the list of wire mesh material types that also include bronze, mild steel, pre-galvanized steel and stainless steel. To view a description of each material type available, click on the Wire Mesh Material Types below.
Welded Wire Mesh Welded wire mesh consists of perpendicular wire strands that are welded at each intersection. Economical and versatile, our welded wire mesh has a clean appearance and uniform grid patterns. It can be used for a variety of applications, such as safety barriers, security fencing, storage containers, reinforcement for heavy loads and animal kennels and cages.
Woven Wire Mesh Woven wire mesh is made in a similar fashion as that of fabric weave, as it is woven on looms that are used to weave cloth. The most common materials used to create woven wire mesh include carbon steel, galvanized steel and stainless steel.
PVC Coated Wire Mesh PVC coating is relatively low in cost, resilient, corrosion resistant and has good insulating properties. We carry PVC coated wire mesh in many materials including carbon steel and galvanized steel.
Cage Mesh Our cage mesh provides consistent and uniform mesh count for dimensionally correct cages. We stock cage mesh in both galvanized before welding and galvanized after welding with both square and rectangular openings.
Hardware Wire Cloth Mesh Hardware wire cloth mesh is wire mesh that consists of either woven or welded wires in a square or rectangular grid. It is available in galvanized steel, stainless steel and bare steel, and it is typically used for outdoor hardware cloth applications. #ตะแกรงเกรตติ้ง #ตะแกรงเหล็ก #ตะแกรงระบายน้ำ #SteelGrating #PlasticGrating

Hex Netting Hex netting is a twisted steel wire mesh with hexagonal openings. Our hex netting is available in two mesh sizes with a variety of width and length sizes. It is a widely used and versatile mesh fence, often used to build chicken coops or other wire fencing for chickens or other animals.
Stainless Steel Filters Our wire mesh stainless steel filters are useful in a variety of applications that require smaller openings than provided by perforated metal, expanded metal or standard wire mesh. Stainless mesh is ideal for filtration used in adverse environmental conditions, such as jet engine lubricant filters or high-pressure hydraulic filters.
Stainless Steel Screen Perfectly suited for a wide array of architectural and functional purposes, our stainless steel screen is used in various industries. The petroleum, chemical, environmental protection, mining, aerospace, papermaking, electronic, metallurgical, food and pharmaceutical industries all utilize stainless mesh.
Security Fencing Our security fencing is the ideal solution for prisons, borders or any facility with high security fencing needs. The mesh spacing is designed to prevent climbing, and it resists penetration by normal hand tools, giving high levels of perimeter protection.
Wire Mesh Containers Our wire mesh containers are designed and built for rugged, long service life, making them perfect for material handling. They are available in a variety of sizes and capacities. Stackable and collapsible, our rust-resistant galvanized wire mesh containers are durable, portable, self-cleaning and shippable.
Architectural Wire Mesh Architectural wire mesh can be adapted for use in just about any architectural project and is available in carbon steel, stainless steel and galvanized steel. It combines aesthetics and functionality by delivering striking visual appeal, increased comfort, safety and energy savings.
U-Edging U-Edging is a wire mesh product accessory that is a u-shaped strip attached to the edge of a wire mesh product sheet to make the edges more attractive and safer. It is available in carbon steel, stainless steel, aluminum and galvanized steel.

#ตะแกรงเกรตติ้ง #ตะแกรงเหล็ก #ตะแกรงระบายน้ำ #SteelGrating #PlasticGrating
